الألوان العالمية للكوابل الكهربائية

ألوان التيار المترددAC وفقIEC

المرجع:IEC60445:2021+AMD1:2026. عند التعريف باللون، تعرض البنود6.2 و6.3 الألوان التالية:

لا تحفظ «L1 بني وL2 أسود وL3 رمادي» كحقيقة عالمية. يمكن توثيق هذا الترتيب في المشروع، لكن اللون وحده لا يثبت تتابع الأطوار. مثال التعريف: علاماتL1 وL2 وL3 ثابتة عند النهايات، مع تحقق التتابع المطلوب للمعدات.

ماذا يختلف في النص الإسرائيلي؟

أنظمة تركيب الموصلات، البند11، وأنظمة تركيب كوابل الجهد المنخفض، البند7، تذكران:

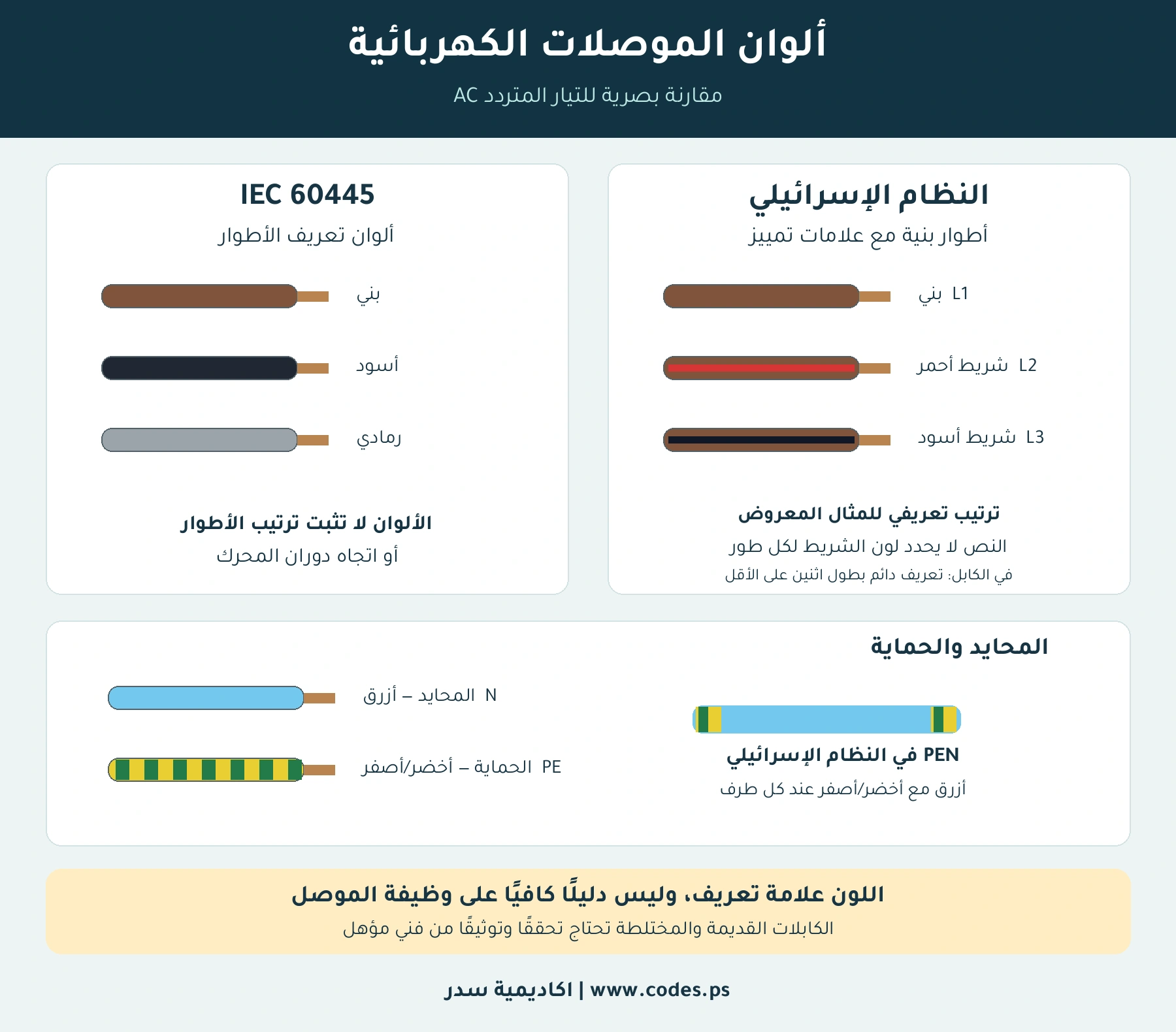

للتوضيح نعتمد في الرسم والجدول التالي ترتيب التعريف الذي حددته أكاديمية سدر؛ يجب مطابقته مع علامات الكابل وتوثيق المشروع:

ما الذي يفرضه النص؟ البند7 يطلب البني مع تعريف دائم بطول اثنين من الأطوار على الأقل؛ لم نجد في النص المذكور إلزامًا بأن يكون شريطL2 أحمر وشريطL3 أسود. لذلك نعرضهما كتعيين موثق في المثال، ولا ننسب ترتيب الشرائط إلى البند7.

إذن لا ننقل جدول ألوان الأطوارIEC إلى متطلب إسرائيلي وكأنهما النص نفسه. الحزم الهوائية ودوائر التحكم والكوابل متعددة القلوب لها أحكام خاصة؛ لا يغطيها جدول دائرة التغذية المعتادة وحده.

اللوحات ودوائر التحكم: ما نطاق القاعدة؟

أنظمة تركيب اللوحات حتى1000V، البند20(ب)، تذكر البني للطور والأزرق للمحايد، مع أحكامPE وPEN المبينة أعلاه. لا يكفي حد50V وحده لاختيار اللون.

نحدد أولًا هل الموصل للتغذية أم للتحكم، وهل هو منفرد أم قلب في كابل؛ ثم نطبق حكمه. لذلك لم نعتمد عبارة الملف «حتى50V أي لون» كإذن عام لاستخدام ألوان الحماية.

التيار المستمرDC: الأحمر والأسود ليسا قاعدة عالمية

الأحمر للموجب والأسود للسالب شائعان في منتجات كثيرة، لكن لا نستنتج القطبية من اللون وحده. راجع علامات+ و− ودليل المصنع ومتطلبات نوع المنظومة، خصوصًا البطاريات والطاقة الشمسية.

يميزIEC أيضًا التأريض الوظيفيFE بالوردي عند التعريف باللون في نقاط التوصيل؛ FE لا يستبدلPE. اللون الأبيض قد يؤدي وظيفة مختلفة تمامًا بين دائرةDC وفقIEC ودائرةAC أمريكية.

لماذا لا نستعمل كلمة «عالمي» دون تحديد المرجع؟

المثال الأمريكي مأخوذ من دليلOSHA التعليمي، وليس مراجعة شاملة لأحدثNEC. لا تساوِ بين «الموصل المؤرّض» الذي قد يحمل تيار تشغيل، و«موصل تأريض المعدات» الوقائي.

الألوان القديمة: كيف نقرأ الملف المرفق؟

الملف المرفق يجمع الألوان التالية من مصادر مهنية؛ نعرضها للتعرف على ما قد يوجد في المباني القديمة، وليس بوصفها جدولًا قانونيًا تاريخيًا شاملًا أو تصريحًا لتركيب جديد.

اختلاف الفترات والمنتجات والتعديلات يمنع تحديد الوظيفة من هذه القائمة وحدها. لا نعتمد ادعاءات الرمادي أو الأحمر للمحايد كقاعدة تاريخية مؤكدة، ولا نحدد سنة انتقال واحدة لجميع الحالات.

النص الإسرائيلي نفسه ينبه إلى احتمال أن يعرّف الأزرق المحايد أو الطور في التركيبات المختلطة القديمة. يحدد البند7 شروط تعريف الكابل القائم عند تبديل اللوحة، وإضافة كابل جديد، ووضع لوحة التنبيه في اللوحات المعنية؛ والبند11 يتناول تغييرات الموصلات القائمة.

علامة واضحة عند الطرف لا تعني أن أي إعادة تعريف لأي لون مسموحة. لا تُستخدم الألوان الوقائية المحجوزة لوظيفة تشغيلية.
