هذا الموضوع للكواشف النقطية ضمن نظام إنذار الحريق، على سقف أملس ومستوي كحالة أساس. تختلف قواعد Beam وASD والكواشف الخطية. المرجع: NFPA 72، إصدار 2025، مع تطبيق الإصدار وتعديلاته المعتمدة لدى الجهة المختصة.
الأرقام الأساسية
| البند | الدخان النقطي | الحرارة النقطية |
|---|---|---|
| أساس التباعد S | 9.144 m (نحو 9.14 متر) اسمي | التباعد المدرج للجهاز Listed spacing |
| طريقة شبكة التباعد | بين الكواشف: حتى S؛ عن الجدار: حتى S/2 | تطبق على التباعد التصميمي بعد التخفيضات |
| الطريقة الهندسية البديلة | كل نقطة بالسقف ضمن 0.7S = 6.4008 m (نحو 6.40 متر) | كل نقطة ضمن 0.7S التصميمي |
| الارتفاع | قاعدة التباعد الوصفية في 2025 حتى 12.192 m | جدول تخفيض للارتفاع حتى 9.144 m |
شبكة التباعد وطريقة أبعد نقطة بديلان، وليستا شرطين يجب جمعهما. قياس نصف التباعد عن الجدار عمودي عليه. راجع تعليمات المصنع والظروف المؤثرة في حركة الدخان والحرارة.
مرجع الدخان: 17.7.4.2.3.1–17.7.4.2.3.3. مرجع الحرارة: 17.6.3.1.1–17.6.3.1.2.

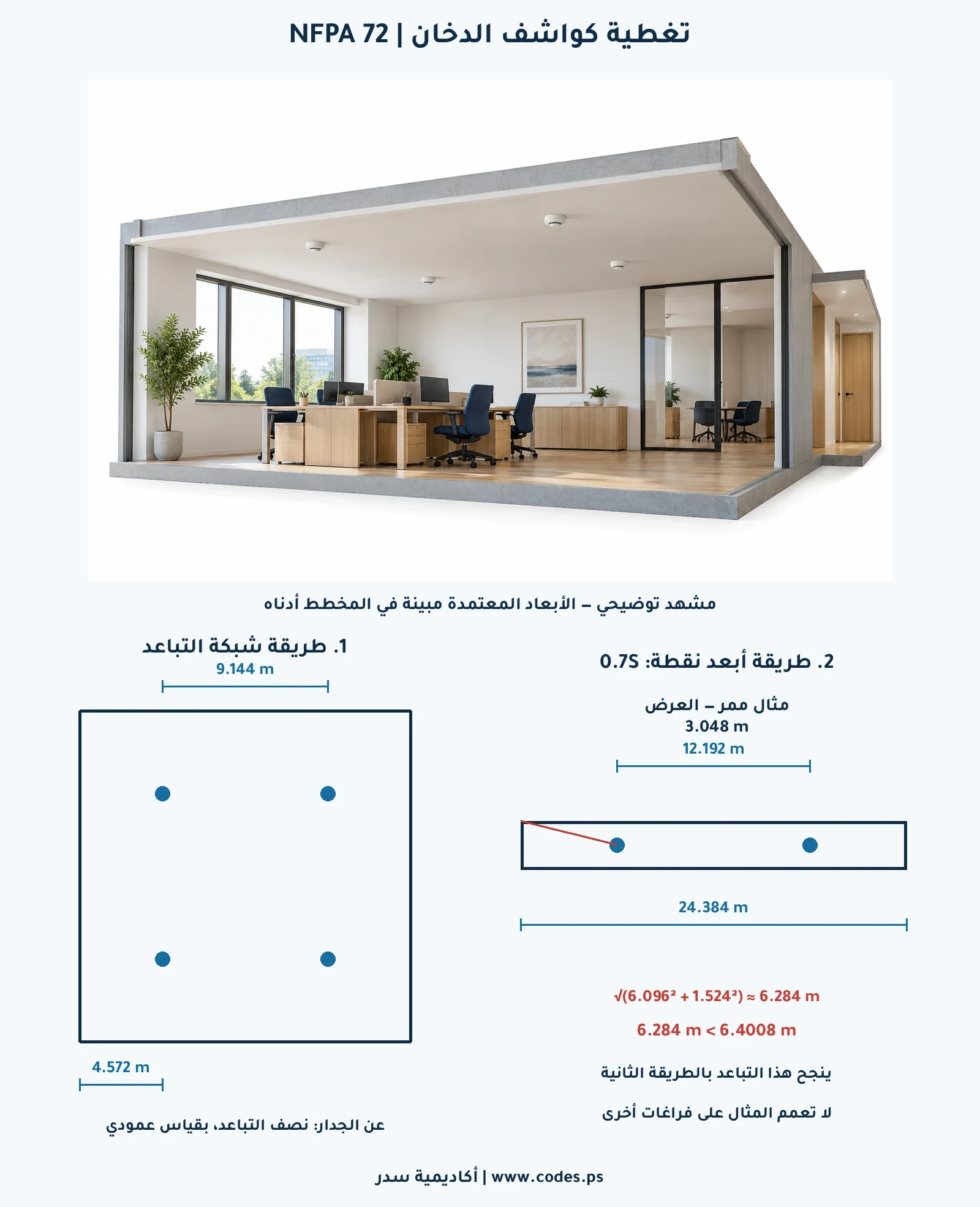

كيف تقرأ الرسم؟
الدوائر الزرقاء مواقع كواشف الدخان. اليسار شبكة منتظمة: 9.144 متر بين الكواشف، و4.572 متر عن الجدران. اليمين مثال يستخدم الطريقة الهندسية البديلة، لذلك يمكن أن يتجاوز التباعد بين الكواشف 9.144 متر إذا نجح فحص كل نقطة.
رسم الحالة الأساسية ليس إثباتًا لصلاحية نفس التوزيع تحت عوارض أو سقف مائل أو تيار هواء قوي.
مثال ممر: لماذا قد ينجح تباعد 12.192 متر؟
ممر مستقيم بسقف أملس، طوله 24.384 متر وعرضه 3.048 متر. نضع كاشفين على خط المنتصف، عند 6.096 و18.288 متر من بداية الممر. أبعد نقطة عن أقرب كاشف هي إحدى الزوايا أو الحواف عند منتصف المسافة بين الجهازين.
r = √(6.096² + 1.524²) ≈ 6.284 m
الحد بالطريقة الثانية 6.4008 متر؛ فتنجح هندسة المثال، رغم أن المسافة بين الجهازين 12.192 متر. هذه نتيجة حسابية للممر المحدد فقط؛ تغيير العرض أو إضافة تجويف أو تقسيم يقتضي إعادة الفحص.
تستخدم الحسابات تحويلات مترية دقيقة؛ تُقرّب النتائج للعرض فقط. المعادلة لمسافات أفقية في مخطط السقف.
هل كاشف الدخان يغطي 84 مترًا مربعًا؟
خلية شبكة 9.144 × 9.144 m مساحتها حسابيًا 83.61 m². هذا لا يجعل 84 مترًا مربعًا تصريحًا عامًا لكاشف واحد. مستطيل 2 × 40 m مساحته 80 مترًا مربعًا، لكن أبعد زاوية عن جهاز في مركزه تبعد √(20² + 1²) ≈ 20.02 m؛ فتفشل قاعدة أبعد نقطة بفارق كبير.
شَكل الغرفة أهم من حاصل المساحة وحده، كما أن مواضع الأجهزة والعوائق جزء من الفحص.
الحرارة: ابدأ من اعتماد الجهاز
لا توجد مساحة واحدة ملزمة لجميع كواشف الحرارة. مثال منتج فعلي: Hochiki DFE-135 مدرج لتباعد 15.24 × 15.24 m، بينما يذكر DCD-135 تباعدًا حتى 18.288 × 18.288 m. هذان مثالان محددان؛ لا تنقل رقم منتج إلى جهاز آخر أو إلى جهاز معتمد وفق نظام مختلف.
اطلب ورقة بيانات الموديل ووثائق إدراجه وتوافقه مع اللوحة. عبارة «كاشف حرارة» أو «EN 54-5» وحدها لا تثبت تباعدًا مدرجًا وفق تطبيق NFPA.
أثر ارتفاع السقف في كواشف الحرارة
ملخص عددي لجدول 17.6.3.5.1: يُضرب التباعد المدرج بالمعامل قبل التخفيضات الأخرى. المثال في العمود الأخير يفترض S = 15.24 m.
| أكبر من — متر | حتى شاملًا — متر | المعامل | تباعد المثال |
|---|---|---|---|
| 0 | 3.048 | 1.00 | 15.24 m |
| 3.048 | 3.6576 | 0.91 | 13.8684 m |
| 3.6576 | 4.2672 | 0.84 | 12.8016 m |
| 4.2672 | 4.8768 | 0.77 | 11.7348 m |
| 4.8768 | 5.4864 | 0.71 | 10.8204 m |
| 5.4864 | 6.096 | 0.64 | 9.7536 m |
| 6.096 | 6.7056 | 0.58 | 8.8392 m |
| 6.7056 | 7.3152 | 0.52 | 7.9248 m |
| 7.3152 | 7.9248 | 0.46 | 7.0104 m |
| 7.9248 | 8.5344 | 0.40 | 6.096 m |
| 8.5344 | 9.144 | 0.34 | 5.1816 m |
الحدود بالمتر بتحويل دقيق. عند ارتفاع 6.096 متر نستخدم 0.64؛ وإذا تجاوز الارتفاع 6.096 متر حتى 6.7056 متر نستخدم 0.58.

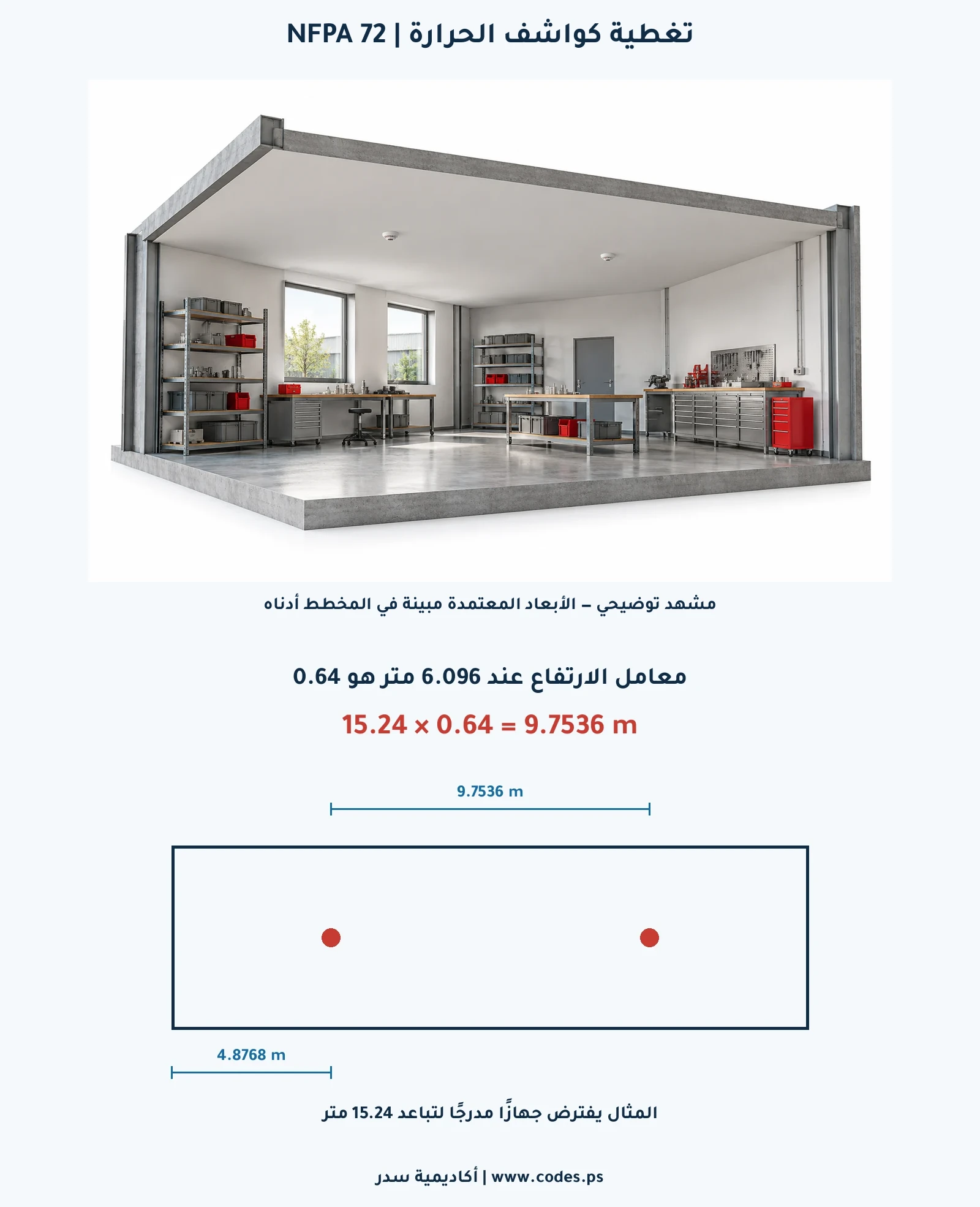

في المثال: 15.24 × 0.64 = 9.7536 m؛ ونصفه عن الجدار 4.8768 m. لا تنقل جدول الحرارة إلى الدخان. فوق نطاق الجدول، لا تستنبط معاملًا جديدًا.
توجد أحكام خاصة للكواشف الخطية ذات أثر التكامل، وحد لعدم لزوم تقارب كواشف الحرارة دون 0.4H؛ راجع 17.6.3.5.2–17.6.3.5.3 عند انطباقها.
السقف والعوارض والهواء
قد تعيق العوارض انتقال الدخان أو الحرارة. يوضح دليل Hochiki أن كواشف الحرارة تتطلب تخفيضات إضافية باتجاه عمودي على العوارض أو الجوائز بحسب نوع الإنشاء. لا تطبق نسبة تخفيض واحدة على كل سقف، ولا تنقل قاعدة عوارض الحرارة إلى الدخان.
السقف المائل، حركة الهواء، تدرج الحرارة والتخزين المرتفع قد تغير وصول نواتج الحريق إلى الجهاز. حد 12.192 متر في إصدار 2025 للدخان ليس ضمان أداء في كل فراغ. فوقه لا تمدد قاعدة 9.144 متر تلقائيًا؛ يلزم اختيار مسار تصميم مناسب.
البحث العلمي عن الأسقف العالية مرجع لفهم الأداء؛ توصيات البحث لا تصبح بندًا ملزمًا لمجرد نشرها. اعتمد نص الإصدار الذي تبنته الجهة المختصة.
قائمة مراجعة المخطط
- حدد الموديل ونوع الكشف ومرجع التباعد.
- وثق ارتفاع السقف وشكله والعوارض وحركة الهواء.
- ارسم المواقع والأبعاد واختر طريقة الفحص المناسبة.
- افحص الزوايا والتجاويف والتقسيمات، وليس المساحة الإجمالية فقط.
- راجع اعتماد الجهاز وتعليمات المصنع والجهة المختصة.
المراجع
الرسومات حسابية تعليمية، وليست مخططًا معتمدًا لمشروع. الأرقام لا تشمل قواعد التوزيع الخاصة بالكواشف الشعاعية أو سحب العينات أو الاستعمالات المنزلية.
- NFPA 72: إصدار 2025، الفصل 17 والتعديلات الرسمية
- Hochiki: دليل تطبيق كواشف الدخان والحرارة — دليل مصنع أقدم، لا يستبدل نص 2025
- Hochiki DFE-135: مثال تباعد مدرج 15.24 متر
- Hochiki DCD-135: مثال تباعد مدرج حتى 18.288 متر
- Fire Protection Research Foundation: دراسة تباعد الدخان في الأسقف العالية، المرحلة الثانية 2023
