اقرأ كل خانة على حدة: الرقم الأول للأجسام الصلبة والغبار، والثاني للماء. رمز IP65 مثلًا يعني غلافًا محكمًا ضد الغبار ومقاومًا لنفث الماء ضمن شروط الاختبار. أما مقاومة الصدمات فتُقرأ من رمز IK المستقل. [1] [3]
1. كيف نقرأ الرمز؟
تصنيف IP يصف درجات الحماية التي يوفرها غلاف الجهاز، وفق المعيار IEC 60529. يشمل حماية الأشخاص من الوصول إلى الأجزاء الخطرة، والحماية من دخول الأجسام الصلبة والماء. لا يعني التصنيف أن الجهاز مناسب لكل بيئة أو طريقة استعمال. [1]
لا تقرأ «65» كرقم واحد؛ افصل بين خانة الغبار وخانة الماء، ثم راجع ظروف الاختبار وتعليمات المنتج.
2. الرقم الأول: الأجسام الصلبة والغبار
يتدرج من 0 إلى 6. فيما يلي ملخص للحماية من دخول الأجسام؛ اختبارات الوصول إلى الأجزاء الخطرة لها تفاصيلها في المعيار. [2]
| الرقم | ما الذي يصفه؟ |
|---|---|
| 0 | لا حماية محددة ضد دخول الأجسام. |
| 1 | أجسام بقطر 50 mm فأكثر. |
| 2 | أجسام بقطر 12.5 mm فأكثر. |
| 3 | أجسام بقطر 2.5 mm فأكثر. |
| 4 | أجسام بقطر 1 mm فأكثر. |
| 5 | حماية من الغبار: قد يدخل بعضه، دون كمية تضر بالتشغيل. |
| 6 | محكم ضد دخول الغبار. |
الدرجة 5 لا تعني منع كل الغبار؛ الدرجة 6 تصف غلافًا محكمًا ضد دخوله وفق الاختبار.
3. الرقم الثاني: الحماية من الماء
يتدرج من 0 إلى 9، لكن الرذاذ والنفث والغمر أنواع تعرض مختلفة. [2]
| الرقم | نوع الحماية ضمن الاختبار |
|---|---|
| 0 | لا حماية محددة من الماء. |
| 1 | قطرات تسقط رأسيًا. |
| 2 | قطرات مع إمالة الغلاف حتى 15° عن وضعه المعتاد. |
| 3 | رش الماء حتى زاوية 60° من الاتجاه الرأسي. |
| 4 | تناثر الماء من مختلف الاتجاهات. |
| 5 | نفث الماء من مختلف الاتجاهات. |
| 6 | نفث ماء قوي. |
| 7 | غمر مؤقت ضمن شروط الضغط والزمن المحددة للاختبار. |
| 8 | غمر مستمر وفق شروط يحددها المصنع، أشد من شروط الدرجة 7. |
| 9 | نفث ماء بضغط وحرارة مرتفعين. |

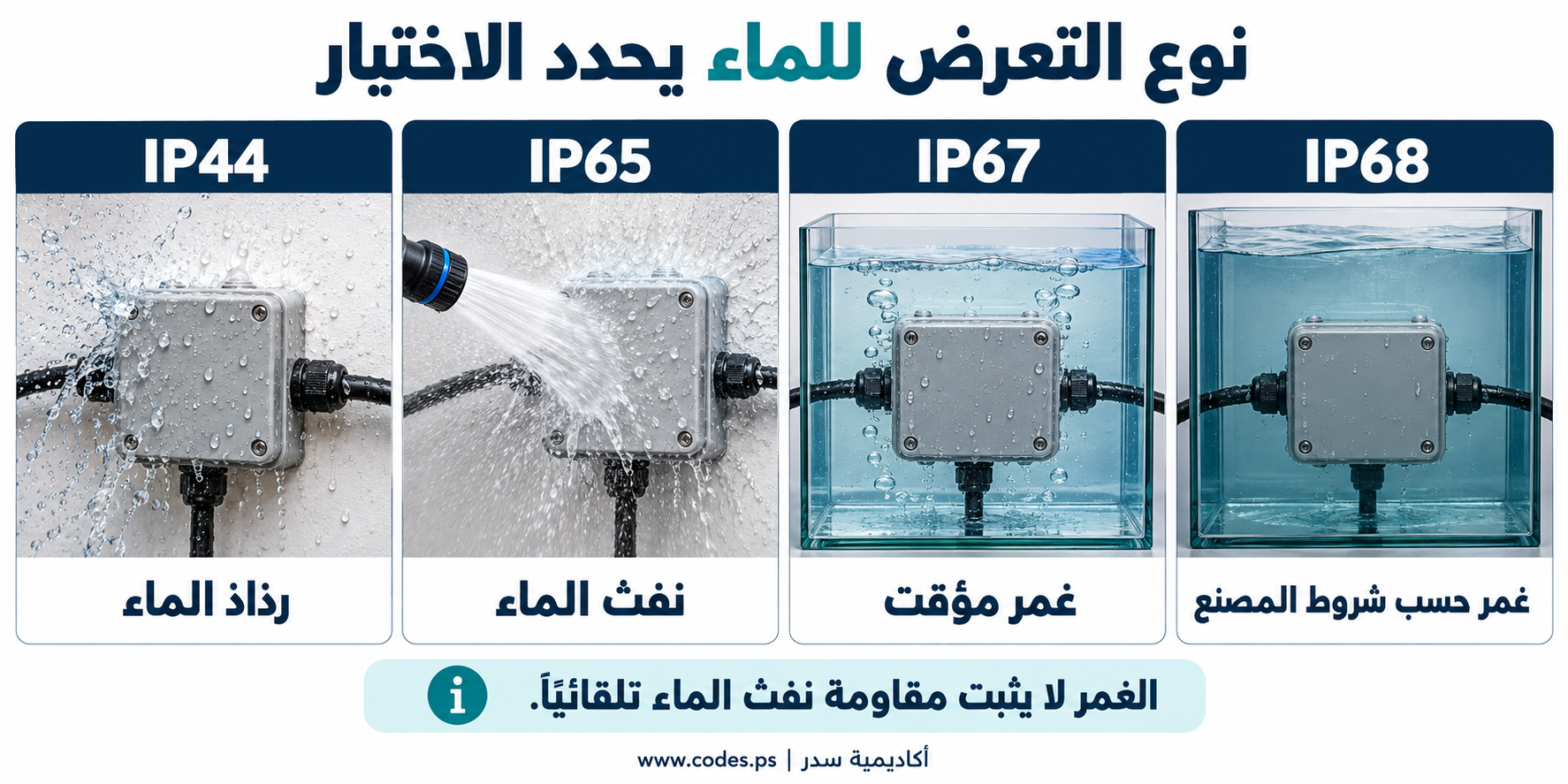

الغمر يختلف عن النفث. إذا كانت البيئة تجمع بينهما، ابحث عن إعلان واضح لكلا التصنيفين، مثل IP66/IP67، بدل افتراض أن رقم 7 يشمل كل أنواع التعرض السابقة. [4]
4. أمثلة عملية شائعة
| التصنيف | قراءة الخانتين | ملاحظة مهمة |
|---|---|---|
| IP20 | 2 للأجسام؛ 0 للماء. | لا توجد حماية معلنة من الماء في هذه الخانة. |
| IP44 | 4 للأجسام؛ 4 لتناثر الماء. | لا يعني أنه مناسب للغمر أو الغسيل بالنفث. |
| IP54 | 5 للغبار؛ 4 لتناثر الماء. | حماية الغبار ليست إحكامًا كاملًا. |
| IP65 | 6 للغبار؛ 5 لنفث الماء. | الغمر غير معلن في هذا الرمز. |
| IP66 | 6 للغبار؛ 6 للنفث القوي. | لا نفترض صلاحية الغمر. |
| IP67 | 6 للغبار؛ 7 للغمر المؤقت. | راجع زمن الاختبار وعمقه في وثائق المنتج. |
| IP68 | 6 للغبار؛ 8 للغمر بشروط المصنع. | لا يوجد عمق تشغيل واحد لجميع منتجات IP68. |
اختبارات الغمر ليست تصريحًا باستعمال أي جهاز تحت الماء. راجع تعليمات التشغيل، والتوصيلات، وشروط الضمان، ووظيفة المنتج. [5]
5. هل درجة IP ثلاثة أرقام؟
حسب IEC 60529، الرمز الحالي له رقمان أساسيان، وقد تلحقهما حروف. ظهرت في بعض الجداول والتصنيفات القديمة خانة ثالثة للصدمات الميكانيكية؛ لذلك قد تصادف كتابة ثلاثية في وثيقة قديمة. يجب قراءة تلك الوثيقة وفق مرجعها، دون اعتبارها الصيغة الحالية العامة. [1] [6]
اليوم تُصنَّف مقاومة الصدمات الخارجية بشكل مستقل باستخدام IK وفق IEC 62262. يمكن أن يعلن المصنع، على سبيل المثال، IP66 مع IK10: الأول للماء والأجسام، والثاني للصدمات. لا تستنتج أحدهما من الآخر. [3]
وجود الحرف K في رمز مثل IP69K لا يجعله ثلاث خانات رقمية؛ راجع معيار الاختبار المعلن للمنتج، لأن صيغ K مرتبطة بمعايير أخرى مثل ISO 20653. [7]
6. ماذا يعني X والحروف الإضافية؟
تعني X أن هذه الخانة غير محددة في التصنيف، ولا تعني صفرًا. في IPX4 مثلًا توجد درجة 4 للماء، دون درجة رقمية معلنة للأجسام في هذا الرمز. وفي IP2X تُعلن الخانة الأولى دون الثانية. [8]
يمكن أن يظهر حرف إضافي مثل A أو B أو C أو D لوصف الحماية من الوصول إلى الأجزاء الخطرة؛ وقد تظهر حروف أخرى لظروف خاصة. اقرأ شرحها في مرجع المنتج بدل تفسيرها كأرقام إضافية. [6]
7. كيف تختار الجهاز وتحافظ على حمايته؟
- حدد التعرض: غبار، تناثر ماء، غسيل بنفث، أم غمر؟
- راجع الكود: متطلبات الحمامات والمسابح وغيرها تحددها مناطق التركيب والكود المعتمد.
- راجع المنتج: تحقق من تصنيف الغلاف وحدود الحرارة والبيئة وتعليمات المصنع.
- راجع التجميع: الغطاء والجوانات ومداخل الكوابل والوصلات جزء من سلامة الغلاف.
- وثق التركيب: لا تعتبر تصنيف علبة فارغة دليلًا على تصنيف التجميع بعد إضافة فتحات وأجهزة.
درجة IP وحدها لا تثبت مقاومة التآكل أو الأشعة الشمسية أو المواد الكيميائية، ولا تحدد وسائل الحماية من الصعق المطلوبة للدائرة. هي جزء من اختيار الجهاز وليست قرار الاختيار كله. [6]
قائمة مراجعة قبل الشراء والتركيب
المراجع ونطاق المقال
شرح تعليمي لقراءة التصنيفات، وليس تقرير اختبار أو اعتمادًا لمنتج. المرجع العام للغلاف هو IEC 60529، وللصدمات IEC 62262. متطلبات كل مشروع تُراجع وفق الإصدار المعتمد فيه.
- IEC — Ingress Protection ratings، وIEC 60529:1989 + AMD1:1999 + AMD2:2013.
- Axis — جدول معاني خانات IP.
- IEC 62262:2002 + AMD1:2021 — IK code.
- Axis — اختلاف اختبار النفث عن الغمر.
- Getac — شرح عملي لتصنيفات IP.
- Schneider Electric — Multi 9، جدول تاريخي للخانة الثالثة ومتطلبات التجميع.
- Schneider Electric — الفرق بين IP69 وIP69K.
- Enovation Controls — معنى X.
