علب التجميع 850 درجة وعلب 650 درجة مئوية متى استخدمها وفق الاكواد

الخلاصة الفنية

ليس كل تركيب كهربائي بحاجة إلى علبة تجميع 850°C. يمكن الاكتفاء بعلبة سطحية مختبرة عند 650°C عندما تكون مطابقة لمعيارها، ومخصصة لطريقة التركيب، وملائمة لظروف الموقع، ولا يوجد اشتراط أعلى في مواصفات المشروع.

أما 850°C فتكون مطلوبة عندما ينص عليها معيار المنتج للجزء المعني أو تشترطها مواصفات المشروع. وفي التركيبات المجوفة، مثل العلب المركبة داخل لوح الجبس، يجب اختيار علبة معتمدة لهذه الطريقة والتحقق من تصنيف أجزائها.

650°C و850°C درجتا اختبار بالسلك المتوهج، وليستا درجتَي تشغيل أو ضمانًا لبقاء العلبة عاملة أثناء الحريق.

1. ماذا تعني 650°C و850°C؟

يستخدم اختبار السلك المتوهج Glow-Wire مصدرًا ساخنًا يلامس جزءًا من المنتج تحت شروط مخبرية محددة، لتقييم سلوكه تجاه الاشتعال وانتشار اللهب. مرجع اختبار المنتج النهائي هو IEC 60695-2-11.

عندما يعلن المصنع اختبار جزء عند 850°C، فهذا يعني تقييم ذلك الجزء عند درجة الاختبار المحددة. ولا يعني السماح بتشغيل العلبة عند هذه الحرارة، أو تحملها حريقًا بهذه الدرجة لمدة غير محددة.

• درجة السلك المتوهج: خاصية مرتبطة باختبار الاشتعال.
• حرارة التشغيل: مجال منفصل يعلنه المصنع.
• استمرارية الدائرة أثناء الحريق: أداء يحتاج إثباتًا مستقلًا.
• درجة IP: حماية من دخول الأجسام والماء، وليست تصنيفًا حراريًا.

2. متى يمكن الاكتفاء بعلبة 650°C؟

يمكن قبول 650°C في الاستخدام الذي يسمح به معيار المنتج وتصنيف طرازه. ومن الحالات التي يناقشها التفسير الإسرائيلي علب التوصيل السطحية. ويظل القبول مرتبطًا بملاءمة العلبة لمكان تركيبها، وليس بالرقم وحده.

في المنزل أو المنشأة التجارية الصغيرة، لا يلزم اختيار 850°C لمجرد أن العلبة تستخدم لتجميع الأسلاك. تحقق أولًا من طريقة التركيب وشهادة المنتج وظروف المكان ومواصفات المشروع.

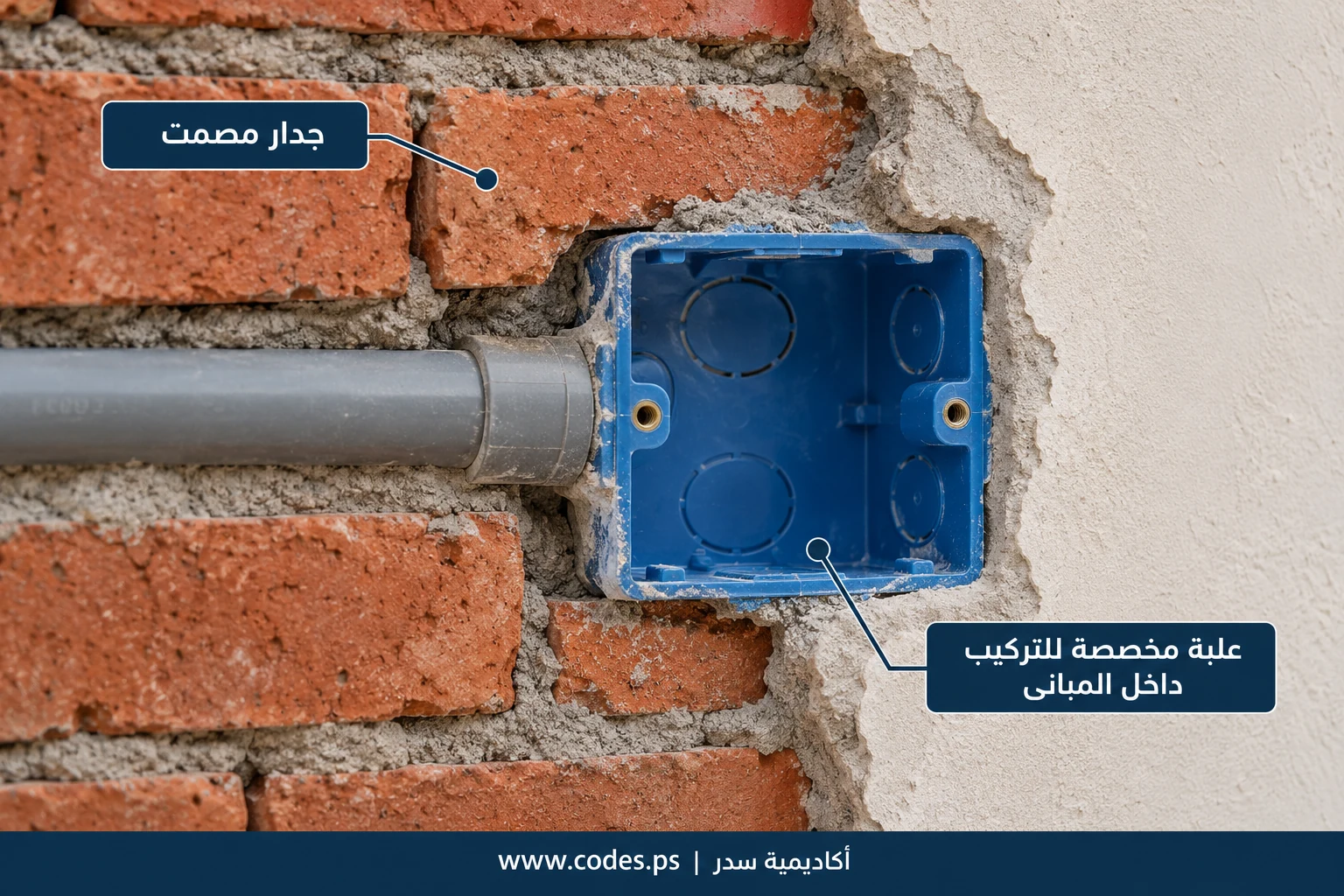

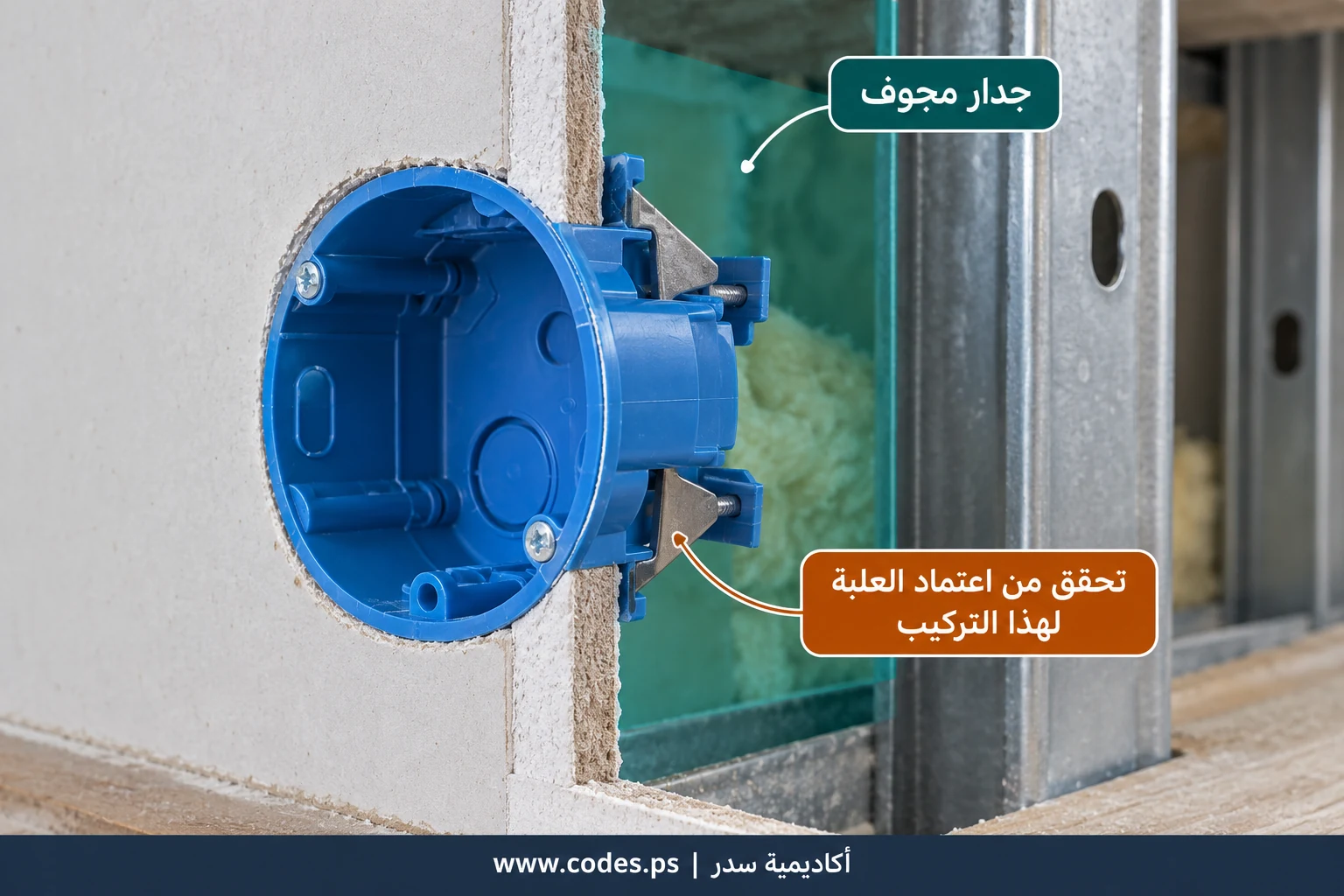

شكل 1 — التركيب في المباني المصمتة يختلف عن التركيب في الجدران المجوفة. الرسم توضيحي؛ اعتماد العلبة يرجع إلى مستندات طرازها.

3. متى تكون 850°C مطلوبة؟

تكون 850°C مطلوبة عندما يحددها معيار المنتج للجزء المعني، أو يفرضها شرط ملزم في المشروع. لذلك قد تحتاج بعض أجزاء العلبة إلى 850°C، بينما تخضع أجزاء أخرى إلى 650°C.

يميز البند 18 من EN IEC 60670-1:2021/A11:2021 بين الأجزاء بحسب وظيفتها وطريقة تركيبها. ومن ذلك الأجزاء العازلة اللازمة لتثبيت الأجزاء الحاملة للتيار، والأجزاء الداخلية للعلب المخصصة للتركيب المجوف، مع الاستثناءات المحددة في النص.

مثال: يعلن مصنع GEWISS للطراز GW66682PM المخصص للجبس اختبار القاعدة عند 850°C والإطار عند 650°C. لذلك لا يصح افتراض أن كل أجزاء العلبة تحمل درجة واحدة.

4. ماذا يقول التفسير الرسمي الإسرائيلي؟

يناقش التفسير رقم 05-01-20، الصادر بتاريخ 1.1.2020، علب توصيل سطحية مختبرة عند 650°C، واعتراض بعض الفاحصين الذين اعتادوا طلب 850°C.

يعرض السؤال موقف معهد المواصفات بأن العلبة السطحية لا يلزم اختبارها عند 850°C وفق الحالة المذكورة. أما الرد الرسمي فيؤكد ضرورة ملاءمة العلبة لمكان تركيبها، وأن معيار المنتج يحدد خصائصه واختباراته، وأن المصمم يختار المنتجات المطابقة وفق ظروف المنشأة.

النتيجة العملية

يمكن الاكتفاء بعلبة سطحية مختبرة عند 650°C إذا ثبتت مطابقتها وملاءمتها للموقع، ولم يوجد اشتراط أعلى. هذه نتيجة مشروطة؛ لا تعني قبول كل علبة 650°C في كل مكان.

التفسير مؤرخ في 2020، ويسبق إصدار SI 60670-1 لسنة 2021. لذلك يستخدم لفهم المسألة، مع مراجعة الإصدار الوطني المطبق وشهادة المنتج.

5. هل المصانع والأماكن العامة تحتاج دائمًا إلى 850°C؟

لا يقرر التفسير المذكور هذا الحكم بصورة عامة. في المصانع والأماكن العامة، تراجع ظروف التشغيل ومخاطر الحريق ومتطلبات الجهة المختصة ومواصفات المشروع.

إذا اشترطت المواصفة 850°C، وجب الالتزام بها في نطاقها. وقد يشمل الشرط جميع العلب أو أنواعًا ومواقع محددة. لكن وجود هذا الشرط في مشروع لا يجعله تلقائيًا قاعدة لجميع المباني المشابهة.

وبالمقابل، كون المبنى منزلًا لا يسمح باستخدام أي علبة 650°C؛ فقد تتطلب طريقة التركيب أو أجزاء المنتج أو مواصفات المشروع درجة أعلى.

6. هل علب تجميع السبوتات يجب أن تكون 850°C؟

ليس بالضرورة. يجب التفريق بين حالتين:

في الحالتين، تراجع حرارة المكان وقرب مصادر الحرارة وتعليمات المصنع وسهولة الوصول إلى الوصلات للصيانة. ولا توضع العلبة ملاصقة لمصدر حرارة خارج حدود الاستخدام المسموح بها.

7. مقارنة المرجع الإسرائيلي وIEC

لم تتم مراجعة النص الكامل للتعديلات الوطنية الإسرائيلية؛ لذلك لا ينسب المقال إليها اشتراطًا تفصيليًا غير متحقق منه. صدور نسخة دولية أحدث لا يعني تطبيقها تلقائيًا بدل النسخة الوطنية المعتمدة للمشروع.

8. ماذا تطلب من المورد قبل الشراء؟

1. رقم الطراز واسم المصنع.
2. المعيار المطبق وإصداره وشهادة المطابقة.
3. طرق التركيب المعتمدة: سطحي، مصمت، مجوف أو أثناء الصب.
4. تحديد الجزء الذي اختبر عند 650°C أو 850°C.
5. مجال حرارة التشغيل ودرجة IP المطلوبة للموقع.
6. وسيلة التثبيت ومداخل الكوابل وسعة العلبة.
7. مطابقة المنتج لشروط المشروع الخاصة.

لا تعتمد على لون العلبة أو عبارة «مقاومة للحريق» دون مستند يحدد الاختبار والطراز ونطاق الاعتماد.

وإذا كانت الدائرة مطلوبة للعمل أثناء الحريق، مثل بعض دوائر الإخلاء الصوتي، فإن تصنيف 850°C وحده لا يثبت استمراريتها. يلزم إثبات أداء المنظومة بما يشمل الكابل والوصلات والعلب والتثبيت وفق التصميم.

المراجع

• التفسير الرسمي الإسرائيلي 05-01-20 — العلبة السطحية واختبار السلك المتوهج، بتاريخ 1.1.2020 .
• IEC 60695-2-11:2021 — اختبار المنتج النهائي بالسلك المتوهج.
• IEC 60670-1:2024 — بيانات الإصدار الدولي.
• EN IEC 60670-1:2021/A11:2021 — البند 18.
• معهد المواصفات الإسرائيلي — SI 60670-1 .
• معهد المواصفات الإسرائيلي — SI 60670-22 .
• GEWISS GW66682PM — مثال لاختلاف تصنيف القاعدة والإطار.

مراجعة المصادر: 2026-10-05. يعتمد التنفيذ على المرجع المطبق للمشروع، وتصنيف المنتج وشروط الجهة المختصة.
