أنظمة الحريق في المدارس: الكود المطبق في فلسطين ومراجع NFPA

الخلاصة الفنية

حماية المدرسة من الحريق منظومة مترابطة: منع الحريق، والكشف عنه، وتنبيه الموجودين، وتأمين خروجهم، ومكافحة الحريق. تركيب كواشف وحدها لا يثبت اكتمال الحماية.

تُستخدم هنا تسمية الكود المطبق في فلسطين وفق نهج كود360، مع إبقاء أسماء المصادر الأصلية. اعتماد أي وثيقة على المشروع يحتاج إلى تحديد الإصدار وشروط الجهة المختصة؛ التسمية لا تعمم كل تعليمات جهة إسرائيلية على جميع المشاريع الفلسطينية.

1. ما الذي يحدد الأنظمة المطلوبة؟

قبل توزيع الأجهزة، يسجل المصمم عدد المباني والطوابق، ومناسيب الصفوف، ومساحات قطاعات الحريق، وعدد المستخدمين وأعمارهم، وقدرتهم على الإخلاء، ووجود أقبية أو مبيت أو قاعة تجمع أو مختبر أو مطبخ تجاري.

القاعدة العملية: حدد الإشغال والإلزام أولًا، ثم صمم النظام المطلوب. الجامعة أو الحضانة أو سكن الطلاب لا تُصنف تلقائيًا مثل مدرسة صفوف عادية.

2. التعليمات القديمة والتعديلات الأحدث

تعليمات مفوض الإطفاء الإسرائيلي رقم 523 مرجع منشور خاص بالمؤسسات التعليمية، لكنها لا تكفي وحدها لحسم مشروع جديد. يوجد تعديل منشور بتاريخ 8 نوفمبر 2023 للوائح التخطيط والبناء، وتعرض بوابة المتطلبات الرسمية تصنيفات للمؤسسات التعليمية وفق هذا المسار.

في البوابة تظهر فئة مبنى حتى 6 صفوف كلها في الطابق الأرضي، وفئات مرتبطة بقطاع حريق أكبر من 2250 م² أو أجزاء تحت الأرض تتجاوز 140 م². هذه مفاتيح للبحث عن المتطلبات؛ لا تعني هذه الإشارة وحدها إعفاء المبنى أو إلزامه بكامل الأنظمة.

يجب فتح الفئة الصحيحة وقراءة نصها وحواشيها. تعذر تحميل النص الكامل أثناء إعداد المقال؛ لذلك لم يُعد إنتاج جدول 3.4.11.3 ولم تُعمم أحكامه على المدارس القائمة.

3. وظائف الأجهزة: الكشف لا يساوي الإطفاء

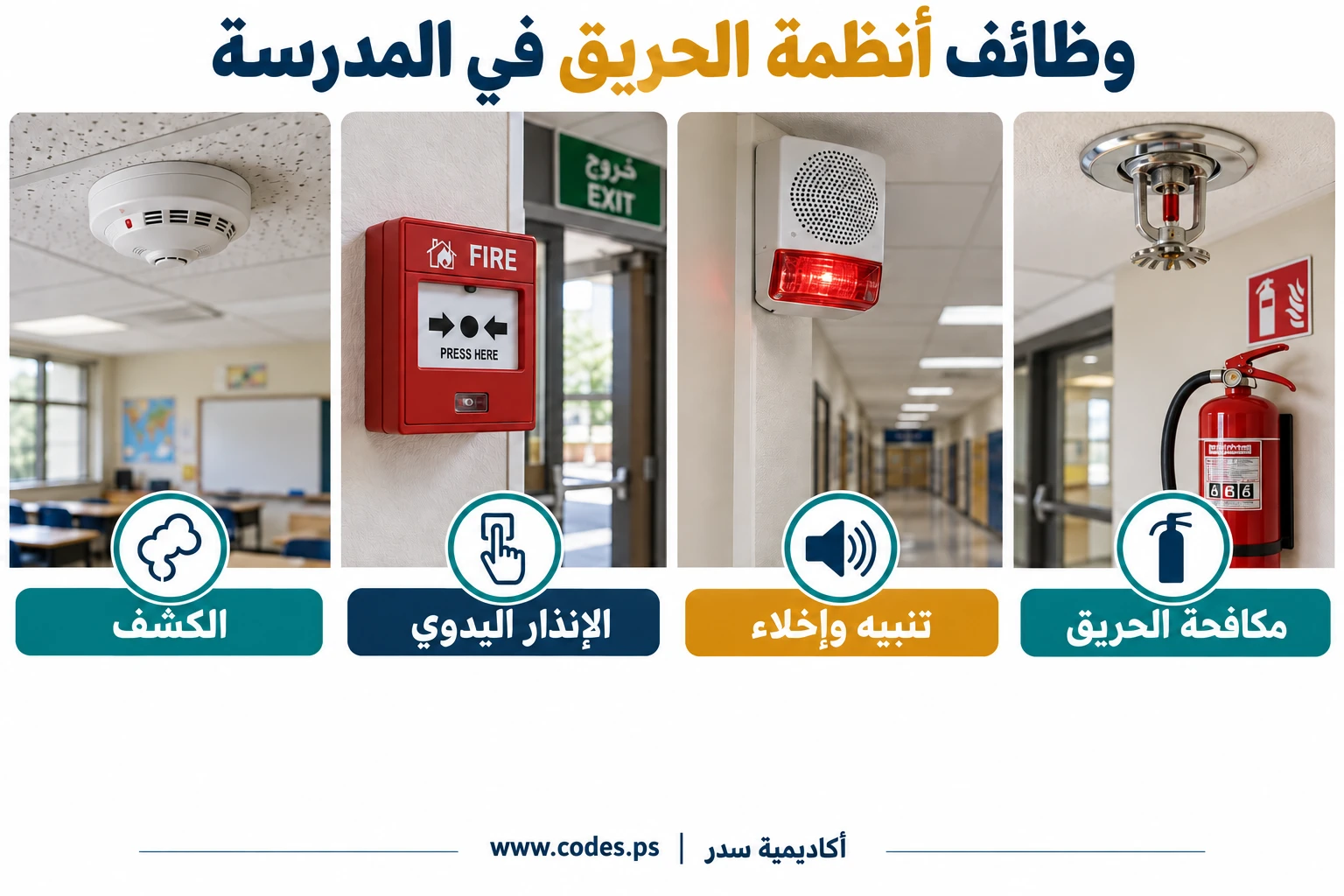

شكل 1 — وظائف مختلفة ضمن منظومة الحماية. الصورة تعليمية ولا تحدد مواقع تنفيذ أو مسافات إلزامية.

• الكاشف: يستشعر مؤشرات الحريق بحسب نوعه ويبلغ النظام.
• نقطة النداء اليدوية: تتيح الإبلاغ اليدوي عن الحريق؛ ليست زرًا عامًا لكل أنواع الطوارئ.
• الصافرة والوميض: ينبهان الموجودين، مع تصميم التغطية بحسب المكان.
• السماعة: تنقل رسالة الإخلاء عندما يكون النظام مصممًا لذلك.
• الرشاش: جهاز مكافحة حريق، وليس بديلًا عن التنبيه.
• الطفاية: وسيلة تدخل أولي لشخص مدرب عندما يكون ذلك آمنًا؛ الإخلاء له الأولوية.

4. اختيار الكواشف وتوزيعها

بعد تحديد نطاق الكشف المطلوب، تراجع طبيعة كل غرفة. الصف والمطبخ والورشة قد يحتاجون إلى حلول مختلفة بسبب البخار والغبار وارتفاع السقف والتهوية.

مثال هندسي لتغطية صف

في دليل Hochiki، يُشرح التباعد الاسمي 9.1 م لكواشف الدخان ضمن الحالات العادية والسقف المناسب، مع مراجعة نصف التباعد إلى الجدران ومعيار 0.7S. ليست مساحة الغرفة وحدها أساس عدد الكواشف.

صف افتراضي أبعاده 8 × 6 م، وكاشف في مركزه: أبعد زاوية تبعد 5 م أفقيًا، بينما 0.7 × 9.1 = 6.37 م. هذه مراجعة هندسية أولية فقط؛ قبول الكاشف الواحد يتطلب تحقق السقف والتهوية والعوائق وتعليمات الجهاز ونطاق الكشف المعتمد.

لا تُستخدم قيمة 9.1 م لكواشف الحرارة؛ تباعد الحرارة يعتمد على تصنيف الجهاز وشروط تركيبه. اقرأ تغطية كواشف الدخان والحرارة .

5. نقاط النداء اليدوية والأبعاد

الأبعاد التالية موثقة من NFPA 72:2013، ولا تُنقل تلقائيًا إلى SI 1220-3 أو إلى إصدار NFPA أحدث دون المقابلة:

تُقاس مسافة السير عبر المسار الفعلي، ويظل الجهاز واضحًا ومتاحًا بلا عوائق. الغطاء الوقائي لا يبرر قفل الجهاز أو إعاقة تشغيله. الاستثناءات التعليمية المتعلقة ببدء الإنذار تحتاج إلى نص الإشغال وموافقة الجهة؛ لا تطبقها من الذاكرة.

6. التنبيه الصوتي والضوئي والإخلاء الصوتي

اسمع الإنذار داخل الصف مع الباب مغلقًا، وفي دورات المياه والمختبر وقاعة الرياضة أثناء ظروف الاستخدام المتوقعة. سماع الصافرة في الممر لا يثبت وصولها إلى كل الأماكن.

في الوضع العام وفق NFPA 72:2013، يُراجع الأكبر بين 15 dB فوق متوسط الضوضاء و5 dB فوق أقصى ضوضاء تستمر 60 ثانية على الأقل؛ القياس عند 1.5 م فوق الأرض. مثال افتراضي: متوسط 60 dBA وأقصى مستمر 72 dBA يعطي هدفًا لا يقل عن 77 dBA، مع مراجعة بقية قيود المعيار.

الإخلاء الصوتي يحتاج إلى وضوح الكلام، لا ارتفاع الصوت فقط. سماعات الإذاعة المدرسية لا تصبح نظام إخلاء بمجرد ربطها بمرحل؛ تُراجع الاعتمادات ومراقبة الدوائر وأولويات الرسائل والتغذية وحالات العطل.

لا تُنسب قاعدة «أكثر من 100 شخص يعني إخلاء صوتيًا» إلى NFPA 72 بوصفها قاعدة عامة؛ بعض الحدود تأتي من أكواد بناء أخرى. كذلك لا نفترض أن كل نظام כריזה في مرجع محلي يطابق تلقائيًا EVACS وفق NFPA.

يُراجع التنبيه الضوئي وفق الاحتياجات والمتطلبات المعتمدة، مع تحديد الشدة والتغطية والتزامن؛ لا تكفي إضافة ضوء واحد بجانب اللوحة. اقرأ موضوع أنواع أجهزة الكشف .

7. الرش الآلي والطفايات وشبكة المياه

قرار تركيب الرشاشات منفصل عن الحساب الهيدروليكي. لا تستخدم تباعد كواشف الدخان لتوزيع الرشاشات، ولا تختار المضخة من مساحة المدرسة وحدها.

قائمة التصميم الهندسية

1. حدد المساحات المطلوب حمايتها من مرجع الإلزام.
2. صنف الخطر لكل مساحة بحسب المحتويات والاستخدام.
3. اختر رشاشات مناسبة للسقف ودرجة الحرارة والعوائق.
4. وثق اختبار مصدر المياه والضغط والتدفق.
5. أجر الحساب الهيدروليكي وراجع الخزان والمضخة عند الحاجة.
6. حدد مراقبة الصمامات وإشارة تدفق المياه وربطها بالإنذار.

الصف والمخزن وورشة العمل لا يحصلون تلقائيًا على تصنيف خطر واحد. أما الطفايات فتُختار بحسب نوع الحريق وتصنيف الطفاية والمساحة ومسافة الوصول؛ عبارة «طفاية لكل صف» ليست بديلًا عن مراجعة التوزيع.

لا يُحذف خزان أو مضخة استنادًا إلى استثناء محلي دون تحقق شروطه. ولا يُعامل خرطوم إطفاء على أنه بديل تلقائي عن الرشاشات أو متطلبات NFPA 14.

8. المختبرات والمطابخ وغرف الخدمات

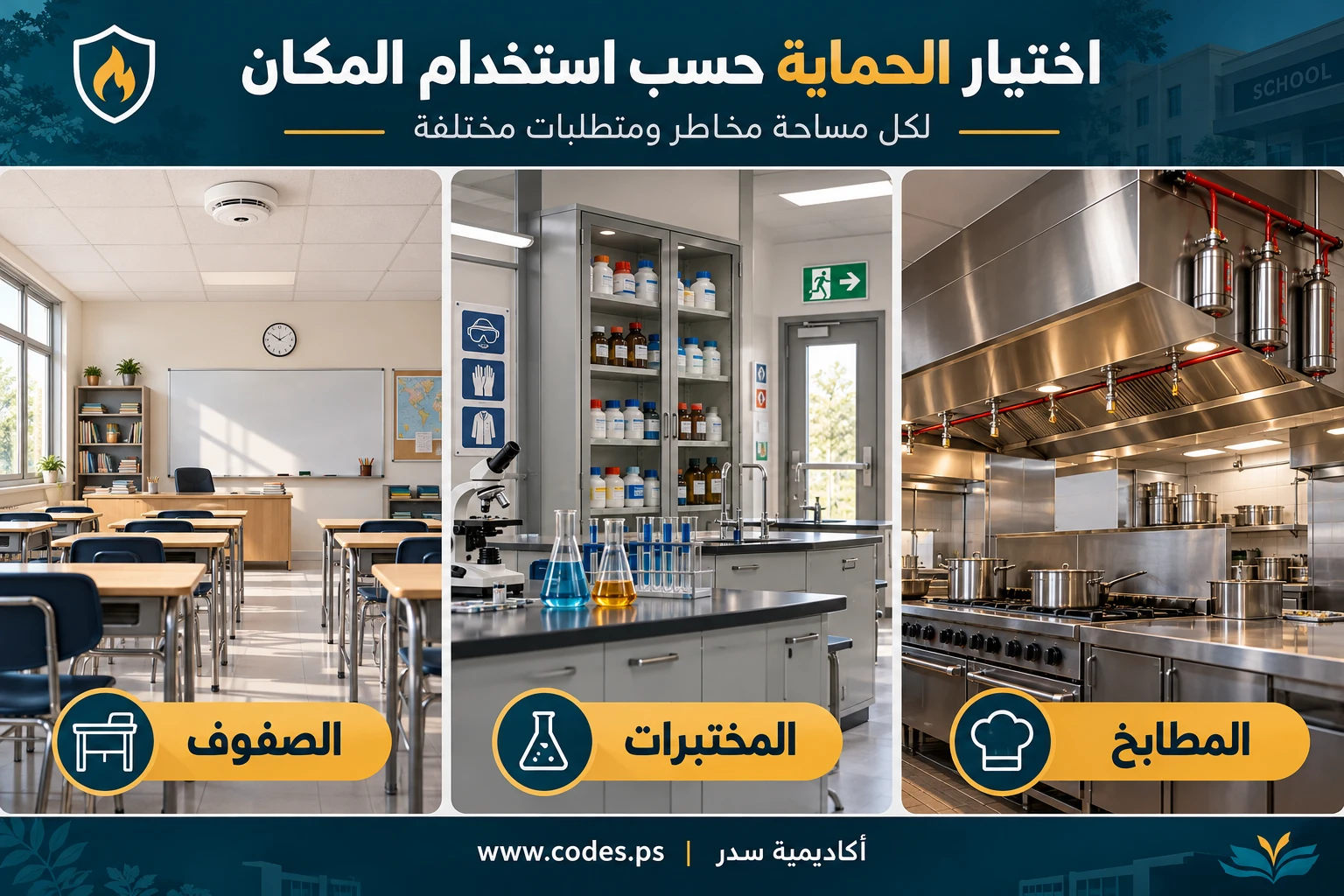

شكل 2 — اختيار الحماية يبدأ من استخدام المكان. الرسومات لا تثبت اكتمال متطلبات أي غرفة.

المختبر الكيميائي: تُراجع أنواع المواد وكمياتها والتخزين والتهوية ومصادر الاشتعال، ونطاق انطباق NFPA 45. وجود كاشف لا يعالج وحده مخاطر المواد الكيميائية.

المطبخ: تمييز مقصف لتقديم الطعام عن طهي تجاري ينتج أبخرة دهنية. عند انطباق NFPA 96، تراجع تجهيزات الشفط والحماية والإطفاء والربط، مع المعيار المختص بنظام الإطفاء المستخدم.

غرفة الكهرباء وUPS: مراجعة نوع المعدات والبطاريات والتهوية والأحمال وشروط الكشف والإطفاء. لا يُعمم حد أمبير مأخوذ من مواصفة نشاط تجاري آخر على كل لوحة مدرسية.

المخزن: توثيق ارتفاع التخزين والمواد والعوائق أمام الكشف والرشاشات. إضافة مخزن إلى صف قد تستدعي إعادة تقييم الحماية.

9. مصفوفة السبب والنتيجة

الجدول التالي قالب مراجعة، وليس برمجة إلزامية موحدة. ينتهي التصميم بمصفوفة معتمدة تحدد كل مدخل ومخرج وتوقيت وأولوية.

10. التغذية والكابلات

في القاعدة المقروءة من NFPA 72:2013، تُراجع 24 ساعة انتظار ثم 5 دقائق إنذار، ولخدمة الإخلاء الصوتي داخل المبنى 15 دقيقة، مع الاستثناءات الواردة بالنص. لا تُنقل هذه الأزمنة إلى المرجع المحلي دون توثيق.

الحساب الهندسي الأولي: سعة البطارية = تيار الانتظار × ساعات الانتظار + تيار الإنذار × زمنه بالساعات. ثم تراجع معاملات الإصدار والعمر ودرجة الحرارة وحدود الشاحن والبطاريات المعتمدة؛ لا يكتفى باختيار 7 Ah لكل لوحة.

تُراجع قدرة مصادر التغذية وهبوط الجهد ومراقبة المسارات والحماية الميكانيكية ومتطلبات استمرارية الدوائر عند انطباقها. لون الكابل الأحمر وحده لا يثبت مقاومته للحريق أو صلاحيته لوظيفة معينة.

11. الاستلام والصيانة والتدريب

1. طابق كل جهاز مع المخطط والعنوان والموقع الفعلي.
2. اختبر الكواشف والنقاط اليدوية بطريقة مناسبة للجهاز.
3. تحقق من وصول التنبيه والرسائل إلى الأماكن المطلوبة.
4. اختبر كل وظيفة ربط بمشاركة مسؤول النظام المرتبط.
5. اختبر العطل والإشراف وانقطاع الكهرباء والتغذية الاحتياطية.
6. اختبر شبكة الإطفاء وفق مرجعها وسجل النتائج.
7. سلم مخططات As-built والمصفوفة والحسابات والتقارير وتعليمات التشغيل.
8. درب العاملين على الإبلاغ والإخلاء والمساعدة وعدّ الطلاب.

تُبنى خطة الصيانة على الإصدار المعتمد وتعليمات الأجهزة؛ تختلف دوريات الفحص عن الاختبار والصيانة. لا تعرض زيارة سنوية واحدة باعتبارها تغطي كل مهام الإنذار والرشاشات والطفايات.

تكرار الإنذارات غير المرغوبة يعالج بتشخيص الموقع والجهاز والبيئة، وليس بتعطيل الكشف. وتغيير استخدام الغرفة أو عدد الطلاب أو تجهيزات المطبخ يستدعي مراجعة التصميم.

12. مثال مراجعة مدرسة قبل طلب عرض سعر

مدرسة افتراضية من طابقين، فيها 12 صفًا ومختبر ومقصف. قبل طلب عدد الكواشف، جهز المخططات والمناسيب ومساحات قطاعات الحريق وأعداد المستخدمين ونوع الطهي والمواد المخبرية ومصدر المياه والإصدار المعتمد.

اطلب من المصمم بيان نطاق الكشف، وطريقة الإنذار والإخلاء، وحماية المساحات الخاصة، وقرار الرش الآلي وأساسه، ومصفوفة الربط وحسابات التغذية. لا يمكن استنتاج اكتمال الأنظمة من عدد الصفوف وحده.

المراجع والإصدارات

• כבאות והצלה לישראל — تعليمات 523 للمؤسسات التعليمية ؛ مرجع أقدم، لا يُعامل وحده كنص نهائي لكل مشروع.
• קובץ התקנות 10879 — تعديل لوائح التخطيط والبناء، 8 نوفمبر 2023 ؛ تعذر تحميل النص الكامل.
• بوابة כבאות והצלה לישראל لمتطلبات تراخيص البناء ؛ تصنيفات المؤسسات التعليمية.
• NFPA 101 — Life Safety Code ؛ يُراجع إصدار المشروع وفصول الإشغال. الصفحة تعرض إصدار 2027؛ لم تُقرأ فصوله كاملة لهذه النسخة.
• NFPA 72 — National Fire Alarm and Signaling Code ؛ المرجع الرسمي للإصدارات.
• NFPA 72:2013 — نسخة منشورة لدى City of Devine ؛ مصدر الأبعاد والصوت والتغذية المحددة في المقال، وليس ادعاءً باعتماد هذا الإصدار للمشروع.
• Hochiki — Smoke and Heat Detector Application Guide، يناير 2017 ؛ شرح تعليمي للتغطية.
• NFPA 13 — تصميم وتركيب الرش الآلي.
• NFPA 45:2024 — مختبرات استخدام المواد الكيميائية.

المراجعة الفنية: 14 أكتوبر 2026. الرسومات واقعية مولدة لأغراض الشرح، وليست صورًا لمشروع منفذ أو مخططات اعتماد. التنفيذ يرجع إلى الوثائق السارية وشروط المشروع والجهة المختصة.
