الخلاصة الفنية
نظام الإخلاء الصوتي يوجّه الأشخاص برسائل مسموعة ومفهومة تحدد التصرف المطلوب أثناء الطوارئ. نجاحه يعتمد على الرسالة وخطة الإخلاء والتصميم الصوتي والتحقق الميداني معًا.
يتناول هذا الموضوع نظام اتصالات إنذار الحريق الصوتي داخل المبنى EVACS ضمن إطار NFPA 72، إصدار 2022. يُحدَّد الإصدار الواجب تطبيقه ومتطلبات الإلزام وفق المرجع المعتمد للمشروع والجهة المختصة AHJ.
1. ما نظام الإخلاء الصوتي؟
منظومة تبث تعليمات مسجلة أو مباشرة لإرشاد شاغلي المبنى أثناء حالة الطوارئ. وقد تتضمن الرسائل مغادرة المبنى أو الانتقال إلى منطقة أخرى، وفق خطة الاستجابة المعتمدة.
يعالج الفصل 24 من NFPA 72 أنظمة اتصالات الطوارئ، والفصل 18 أجهزة التنبيه. ويقدم الملحق D إرشادات لفهم وقياس وضوح الكلام؛ يجب التمييز بين المتطلبات الملزمة في متن الكود والمعلومات الإرشادية في الملاحق.
2. متى يكون النظام مطلوبًا؟
تُراجع متطلبات كود البناء والسلامة المعتمد ونوع الإشغال والجهة المختصة لتحديد إلزام المبنى بالإخلاء الصوتي. وعند اشتراطه، يُصمَّم ويُركَّب وفق NFPA 72، وتُعتمد الرسائل بما يتفق مع الإخلاء العام أو المرحلي.
لا يكفي وصف المبنى بأنه كبير أو متعدد الطوابق لاتخاذ قرار الإلزام دون مراجعة الكود المعتمد.
3. المكونات التي تُراجع في التصميم
القائمة التالية تساعد على تنظيم مراجعة المشروع؛ اختيار التجهيزات والتكوين النهائي يتبع متطلبات التطبيق وتعليمات المصنع.
| العنصر | ما الذي نراجعه؟ |
|---|---|
| التحكم والربط بإنذار الحريق | السيناريو الذي يشغّل الرسائل والمناطق المطلوبة |
| الرسائل المسجلة والميكروفون | النصوص واللغة وسهولة إصدار التعليمات المباشرة |
| المضخمات والسماعات | التوافق والتوزيع والأحمال ووضوح الرسائل |
| الدوائر ومسارات الكابلات | مراقبة الأعطال ومتطلبات استمرار الوظيفة حسب التطبيق |
| مصادر التغذية | حساب التغذية الأساسية والاحتياطية وفق المرجع المعتمد |

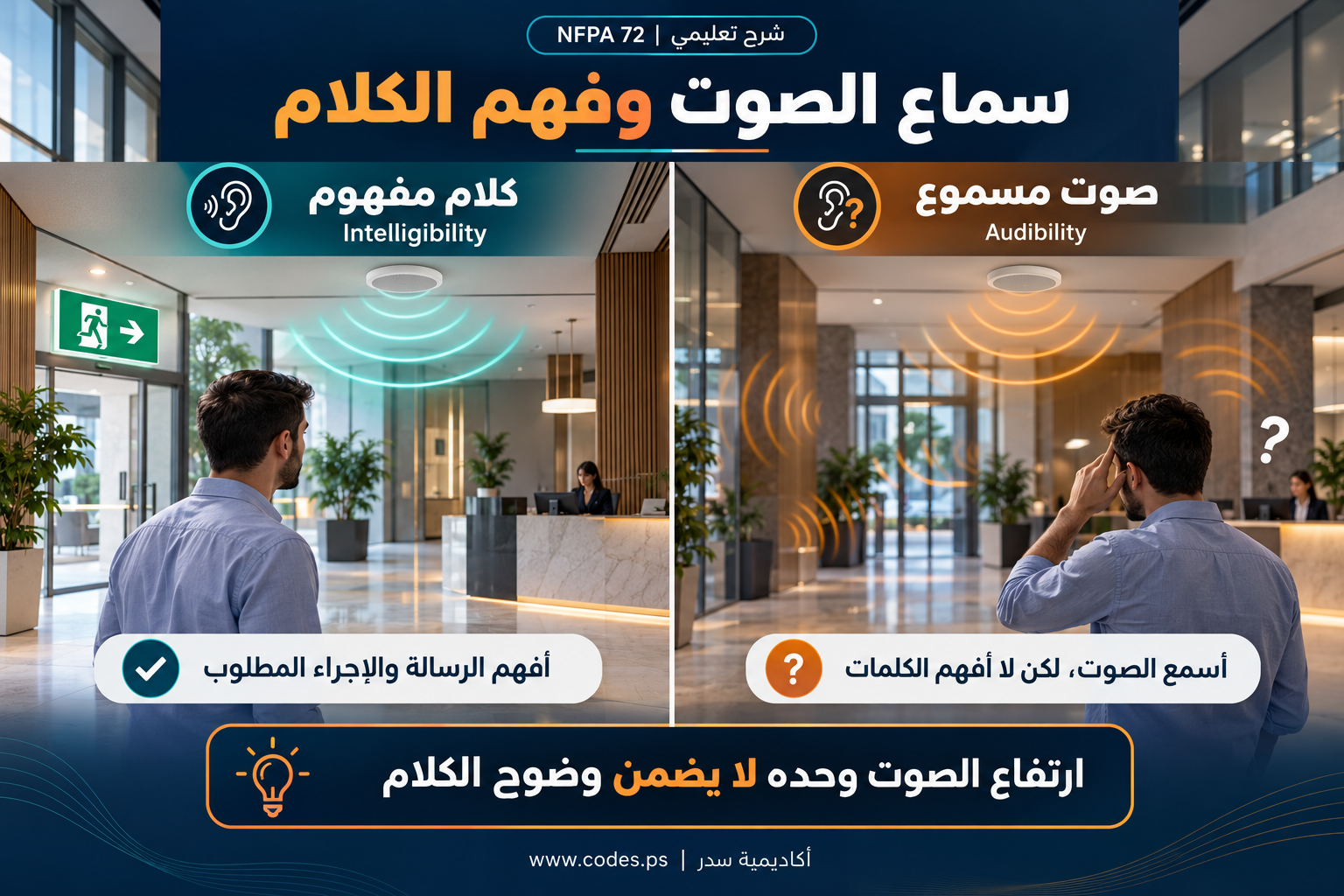

4. السماع ووضوح الكلام: فرق أساسي
| المعيار | المقصود | مثال عملي |
|---|---|---|
| Audibility — السماع | وصول الصوت بمستوى مناسب | يسمع الشخص أن رسالة تُبث |
| Intelligibility — وضوح الكلام | فهم الكلمات والتعليمات | يفهم الشخص أي مخرج يستخدم |
الصوت المرتفع لا يضمن كلامًا مفهومًا. الضجيج والصدى والتشويه تؤثر في الفهم؛ وقد تؤدي زيادة مستوى الصوت دون معالجة السبب إلى بقاء المشكلة.

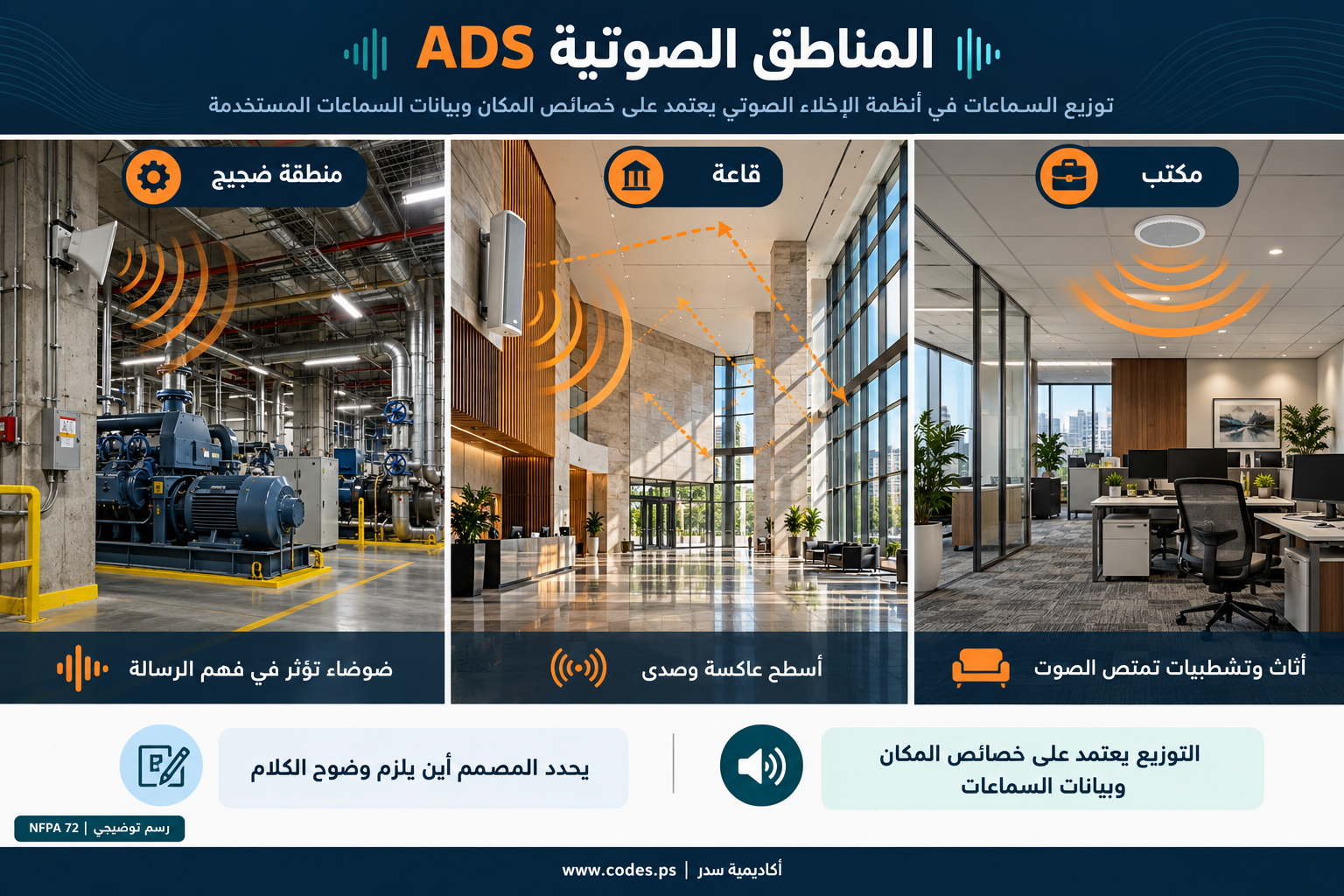

5. المناطق الصوتية ADS وتوزيع السماعات
المنطقة المتميزة صوتيًا Acoustically Distinguishable Space — ADS مساحة تختلف عن غيرها في خصائصها الصوتية أو البيئية أو استخدامها. يحدد المصمم المناطق ويوثق أين يلزم وضوح الكلام.
يُراجع ارتفاع السقف والتشطيبات والضجيج ونمط تغطية السماعة. وقد تحقق سماعات موزعة بقدرات مناسبة تجانسًا أفضل من سماعات قليلة مرتفعة القدرة.
لا يعتمد هذا الموضوع مسافة ثابتة أو مساحة تغطية واحدة لكل سماعة. يُحدد التوزيع بناءً على خصائص المكان وبيانات الأجهزة والتحقق من الأداء.
6. نغمة التنبيه والرسائل
نمط تنبيه الإخلاء القياسي للحريق Temporal 3 يتكون من ثلاث نبضات متكررة. تُميَّز متطلبات نغمة التنبيه عن متطلبات فهم الرسالة الصوتية؛ فلا تُنقل قواعد مستوى صوت النغمة تلقائيًا إلى الكلام.
تُضبط نغمة التنبيه وتسلسل الرسائل وفق الكود وخطة الطوارئ. يجب أن تكون تعليمات الإخلاء العام أو المرحلي معتمدة ومتسقة مع الإجراء المطلوب في كل منطقة.
مثال تحريري لرسالة إخلاء عام
انتباه، انتباه. تم الإبلاغ عن حالة طوارئ في المبنى. يرجى مغادرة المبنى بهدوء عبر مخارج الطوارئ المحددة، واتباع تعليمات فريق الإخلاء، والتوجه إلى نقطة التجمع.
هذا مثال مقترح، وليس نصًا إلزاميًا صادرًا عن NFPA. يُعدَّل ويُعتمد بحسب خطة المبنى. وتتطلب رسائل الإخلاء المرحلي أو الانتقال الداخلي صياغة تحدد المنطقة والإجراء بوضوح.
7. التحقق والاستلام
يُتحقق من أن الرسائل المسجلة والتعليمات المباشرة مفهومة في المناطق التي يلزم فيها وضوح الكلام. وقد يُستخدم تقييم الاستماع أو القياس الكمي بحسب متطلبات المشروع والجهة المختصة. لا يُقدَّم اختبار STIPA كشرط عام لكل مساحة في كل مشروع.
نموذج مقترح لتوثيق فحص الرسائل
| المنطقة | الرسالة مفهومة؟ | الملاحظة | الإجراء التصحيحي |
|---|---|---|---|
| المدخل | نعم / لا | ضجيج أو تشويه | مراجعة الضبط والتوزيع |
| الممر | نعم / لا | تفاوت وضوح الكلمات | مراجعة مواقع السماعات |
| القاعة | نعم / لا | انعكاسات صوتية | مراجعة المعالجة الصوتية |
يُستخدم هذا النموذج لتنظيم العمل، ويُستكمل بسجل الاختبارات والمتطلبات المعتمدة للمشروع.
8. مثال تطبيقي: ممر وقاعة
لنفترض أن الرسالة مفهومة في الممر وغير واضحة في القاعة. يبدأ التحقيق بمقارنة ظروف المكانين: الضجيج والتشطيبات والارتفاع والتوزيع. يُحدَّد السبب، ثم يُعدَّل التصميم أو الضبط وتُعاد عملية التحقق في القاعة.
المثال تعليمي؛ لا يحدد عدد السماعات أو المسافة بينها أو القدرة المطلوبة دون بيانات المشروع.
9. أسئلة شائعة
هل سماعات الموسيقى تكفي للإخلاء الصوتي؟
وجود صوت في المبنى وحده لا يثبت تحقق متطلبات الإخلاء. تُراجع المنظومة كاملة وفق التطبيق والكود المعتمد، بما يشمل التحكم والتغذية والدوائر والأداء.
هل كل مساحة تحتاج اختبار STIPA؟
تُحدد طريقة التحقق حسب متطلبات المكان والمشروع والجهة المختصة. القياس الكمي أداة لتقييم وضوح الكلام، ولا يُستبدل بتعميم غير موثق على جميع المساحات.
هل تُعتمد الرسالة نفسها لكل الطوابق؟
يعتمد ذلك على خطة الإخلاء. قد يطلب السيناريو تعليمات مختلفة لمناطق مختلفة، خصوصًا في الإخلاء المرحلي.
10. مواضيع مرتبطة
المراجع وحدود التطبيق
- NFPA 72 — إصدار 2022: الفصلان 18 و24 والملحق D
- IFC 2021 — 907.5.2.2: الإخلاء الصوتي والإخلاء العام أو المرحلي
- Eaton — Designing for Intelligibility: دليل فني يشرح وضوح الكلام
الأمثلة والجداول المقترحة وسائل تعليمية. يُرجع للتصميم التنفيذي إلى الإصدار المعتمد وتعليمات الأجهزة وخطة الطوارئ وموافقة الجهة المختصة.
