لا تبدأ بعبارة «هذا الكابل يتحمل كذا أمبير». ابدأ بالحمل، ثم ظروف المسار، ثم سعة الكابل المصححة؛ بعدها راجع القاطع وهبوط الجهد والقصر. تشابه طريقة الحساب لا يعني تطابق الجداول أو الحدود القانونية.
1. المراجع التي نقارن بينها
مرجع أنظمة التمديد هو IEC 60364-5-52:2009+AMD1:2024، ومرجع الحماية من زيادة التيار IEC 60364-4-43:2023. أعيد ترتيب إصدار 2023؛ لذلك لا ننقل أرقام بنود إصدار 2008 إليه تلقائيًا. [1] [2]
إسرائيليًا نعتمد نص أنظمة تحميل وحماية الموصلات والكابلات منخفضة الجهد لعام 2014 المنشور في الجريدة الرسمية رقم7349، مع أنظمة الدوائر النهائية لعام1984 لهبوط الجهد. [3] [4]
هذه مقارنة تعليمية للنصوص المذكورة؛ تطبيقها يتحدد بموقع المشروع والمرجع النافذ ومتطلبات الجهة المختصة. راجعنا نسخة النشر الأصلي لعام2014؛ تعذر جلب ملف الوزارة مباشرة، ولم نتحقق من نسخة قانونية مجمعة تشمل جميع التعديلات اللاحقة. الشرح التطبيقي لـIEC يستعين بدليل Schneider Electric، وليس بديلًا عن النص الكامل للإصدار المعتمد.

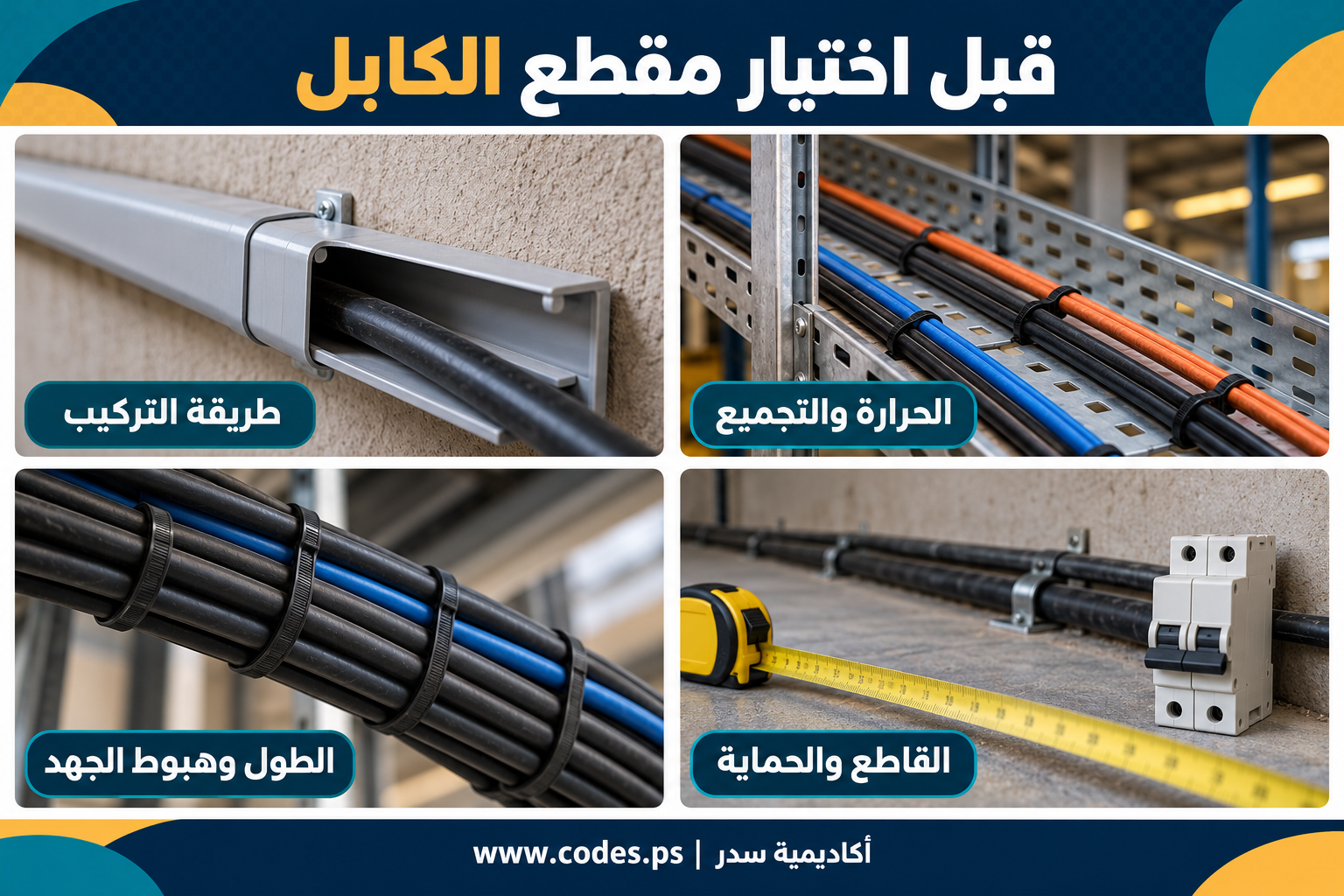

2. خطوات الاختيار من الحمل إلى الاعتماد
- احسب تيار التصميم: الجهد والأطوار ومعامل القدرة والكفاءة والتزامن وطبيعة التشغيل. لحمل مقاوم أحادي الطور: P = U × I. للمحرك، استخدم بياناته والكفاءة ومعامل القدرة؛ لا تقسم قدرته الاسمية على الجهد فقط.
- صف المسار: طوله باتجاه واحد، الكابل في ماسورة أو على صينية أو مدفون، ووجود عزل حراري أو دوائر متجاورة.
- اختر الجدول المناسب: مادة الموصل، نوع العزل، الموصلات المحملة وطريقة التركيب؛ راجع النيوترال مع عدم الاتزان والتوافقيات.
- طبّق عوامل التصحيح: الحرارة والتجميع والتربة والعوامل المنطبقة على الحالة، من المرجع نفسه.
- نسّق القاطع مع الكابل: تيار القاطع أو ضبطه، وشروط حماية الحمل الزائد، والحدود الخاصة بالمرجع.
- تحقق قبل الاعتماد: هبوط الجهد، تحمل القصر، الفصل عند أبعد نقطة، قدرة القطع، موصل الحماية وملاءمة أطراف التوصيل.
3. اقرأ الرموز قبل المعادلة
| الرمز | المعنى |
|---|---|
| Ib | تيار الحمل المصمم للدائرة. |
| In | تيار جهاز الحماية الاسمي، أو التيار المضبوط حيث ينطبق. |
| Iz,table | قيمة سعة التحميل من الجدول قبل عوامل التصحيح. |
| Iz,eff | السعة بعد التصحيح؛ نستخدم هذا الرمز هنا لتوحيد المقارنة. |
| I2 | تيار التشغيل التقليدي لجهاز الحماية في الزمن المحدد؛ ليس تيار القصر ولا الطاقة I²t. |
Iz,eff = Iz,table × kT × kG × …
Ib ≤ In ≤ Iz,eff
I2 ≤ 1.45 × Iz,eff
النص الإسرائيلي يكتب السعة المصححة I′z. في عروض IEC قد يُستخدم Iz للسعة المسموح بها بالفعل؛ افحص تعريف الرمز ولا تقارن قيمة مصححة بقيمة خام. شرطان الحمل الزائد مطلوبان معًا. [3] [5]
4. أين يتفق المرجعان وأين يختلفان؟
| موضوع المقارنة | IEC — المنهج التطبيقي | النص الإسرائيلي المذكور | أثره على القرار |
|---|---|---|---|
| تحميل الكابل | اختيار طريقة تركيب وعوامل تصحيح. | الملاحق: طرق تركيب، تحميل وتصحيح. | وثق الجدول وطريقته، لا تنقل القيمة وحدها. |
| مرجع حرارة الهواء | 30°C للجداول الشائعة المشار إليها في دليل IEC. | 35°C في أساس جداول 2014. | عامل الحرارة يتبع أساس الجدول. |
| مرجع حرارة التربة | 20°C للجداول الشائعة المشار إليها. | 30°C في أساس الجداول. | لا تخلط جدولًا مع معامل من المرجع الآخر. |
| الحمل الزائد | شرطا التيار والفصل التقليدي. | المادة6 تنص عليهما مع السعة المصححة. | التيار الاسمي وحده غير كافٍ. |
| المقاطع الصغيرة بعزل70°C | يفحص الجدول والحماية والاشتراط المحلي. | حدود خاصة في المادة6(و). | تفصيلها في القسم التالي. |
| هبوط الجهد | قيم تتبع مصدر التغذية والاستعمال. | حد3% في المادة2(هـ) للدوائر النهائية. | احسب من نقطة البداية المحددة. |
| القصر | تحمل حراري وقدرة قطع وتنسيق. | المادتان9 و10 تنظمان القصر. | راجع التيار الأعلى والأدنى كلًا لغرضه. |
الهواء والتربة أعلاه ظروف مرجعية للجداول، وليسا الحرارة القصوى للموصل. العزل الشائع PVC70°C وXLPE90°C لا يلغي ضرورة مراجعة حرارة الأطراف والمنتج. [3] [6]
5. هل 1.5 مم² مع16A مسموح دائمًا؟
في النص الإسرائيلي لعام2014، المادة6(و) تحدد لموصل بعزل70°C: مقطع1.5 مم² مع حماية لا تتجاوز10A؛ ومقطع2.5 مم² مع حماية لا تتجاوز16A. هذه الحدود لا تُعمم تلقائيًا على عزل90°C. [3]
حتى إذا أعطى جدول IEC سعة أعلى في طريقة تركيب معينة، فهذا لا يلغي شرط المرجع المحلي. وبالعكس، سقف16A لا يعني أن كل كابل2.5 مم² صالح له؛ التصحيح أو هبوط الجهد قد يفرضان مقطعًا أكبر أو تيارًا أقل.
6. هبوط الجهد: لا تقارن النسبة دون نطاقها
| المرجع والحالة | الإنارة | الاستخدامات الأخرى | بداية ونهاية المقارنة |
|---|---|---|---|
| IEC — تغذية مباشرة من شبكة جهد منخفض عامة | 3% | 5% | من منشأ التركيب إلى نقطة الحمل؛ جدولG.52.1 كما يعرضه دليل Schneider. |
| النص الإسرائيلي — المادة2(هـ) | 3% | 3% | بين أطراف المستهلك ونقطة الاستهلاك داخل تركيبه. |
قيم IEC هنا للحالة المذكورة في التشغيل المستقر؛ يعرض الجدول أيضًا6% و8% للتغذية الخاصة. لا تتعامل معها كسماح عام؛ مواصفات الجهاز والمشروع والاشتراط المحلي قد تكون أشد. بدء المحركات يحتاج مراجعة منفصلة. [4] [7]
مثال حساب مستقل: إذا كان الهبوط من الأطراف إلى اللوحة الفرعية1% ومن اللوحة إلى الحمل2.5%، فالمجموع3.5%. مقارنة الدائرة الأخيرة وحدها بـ3% تُخفي هبوط المغذي.
7. القاطع أكثر من رقم أمبير
راجع منحنى الفصل واندفاع الحمل والضبط والانتقائية والجهد وعدد الأقطاب، مع منحنيات وبيانات المصنع. لا تختَر منحنى C أوD لمجرد أن الحمل محرك؛ يجب أن يتحقق الفصل أيضًا عند أقل تيار عطل متوقع.
| بيان القاطع | ما الذي يعنيه؟ |
|---|---|
| Icn | قدرة قطع مقننة وفقIEC60898-1، ضمن شروط اختبارها. |
| Icu | قدرة القطع القصوى وفقIEC60947-2. |
| Ics | قدرة القطع التشغيلية؛ لا تساوي Icu تلقائيًا. |
يمكن أن يحمل الجهاز قيم قطع مختلفة باختلاف المعيار والجهد. قارن القيمة المناسبة بتيار القصر عند مكان القاطع. الاعتماد على حماية احتياطية من قاطع أعلى يتطلب تنسيقًا موثقًا من المصنع. [5] [8]
I²t ≤ k²S²
للتحقق الحراري في نطاق الفرض الأديباتي، تُقارن الطاقة المارة مع تحمل الموصل؛ S بالمليمتر المربع وk بحسب المادة والعزل والحرارة. للقاطع المحدد للتيار راجع قيمة الطاقة المارة من المصنع. هذه المراجعة لا تستبدل زمن الفصل المطلوب للحماية من الصعق. [9]
8. مثال: لماذا يفشل قاطع32A رغم أن الجدول أعطى38A؟
القيم التالية افتراضية للتعليم، وليست استخراجًا من جدول لمقطع محدد. نفترض حملًا24A، وسعة جدول38A، ومعامل حرارة0.85 ومعامل تجميع0.80.
Iz,eff = 38 × 0.85 × 0.80 = 25.84 A
| الفحص | قاطع25A | قاطع32A |
|---|---|---|
| شرط التيار | 24 ≤ 25 ≤ 25.84 — يتحقق. | 32 > 25.84 — لا يتحقق. |
| شرطI₂، بافتراضI₂=1.45In | 36.25 ≤ 37.468 — يتحقق. | 46.40 > 37.468 — لا يتحقق. |
| قرار المثال | مرشح للمراجعات المتبقية. | مرفوض لهذه المعطيات. |
لا نعتمد25A هنا قبل مراجعة نوع العزل والمقطع والقيود الخاصة وهبوط الجهد والقصر. إذا انطبق حد16A الإسرائيلي، فلا تكفي هذه النتيجة للسماح بقاطع25A. الحل يُعاد حسابه؛ ليس مجرد تكبير القاطع.
