مواقع وارتفاع نقاط النداء اليدوية وفق NFPA 72

الخلاصة الفنية

تُركّب نقاط النداء اليدوية للحريق في مواقع ظاهرة وسهلة الوصول، ويُضبط ارتفاعها إلى الجزء الذي يستخدمه الشخص لتشغيل الإنذار، وليس إلى أعلى جسم الجهاز أو العلبة الخلفية.

يعرض هذا الموضوع قواعد التركيب والتوزيع وفق NFPA 72:2022. تُطبّق بعد تحديد متطلبات الإنذار اليدوي للمشروع وفق كود الإشغال والجهة المختصة.

نطاق التطبيق: القيم أعلاه تخص الإصدار المحدد في هذا الموضوع. يُراجع إصدار المشروع المعتمد ومتطلبات الإشغال والاستثناءات قبل التنفيذ. الأرقام المترية هي القيم المكافئة الواردة في الكود.

1. ما نقطة النداء اليدوية للحريق؟

هي جهاز يتيح للشخص بدء إنذار الحريق يدويًا عند اكتشافه. تُعرف باسم Manual Call Point أو Pull Station، ويستخدم NFPA مصطلح Manual Fire Alarm Box.

قد يعمل الجهاز بالضغط أو السحب أو بآلية تتطلب إجراءين، حسب تصميمه واعتماده. يُختار جهاز مناسب للنظام والبيئة، ويُركّب وفق تعليمات المصنع.

تختلف نقطة النداء اليدوية عن كاشف الدخان: الكاشف يبدأ الإنذار تلقائيًا عند تحقق ظروف الكشف، بينما تعتمد نقطة النداء على تدخل الشخص.

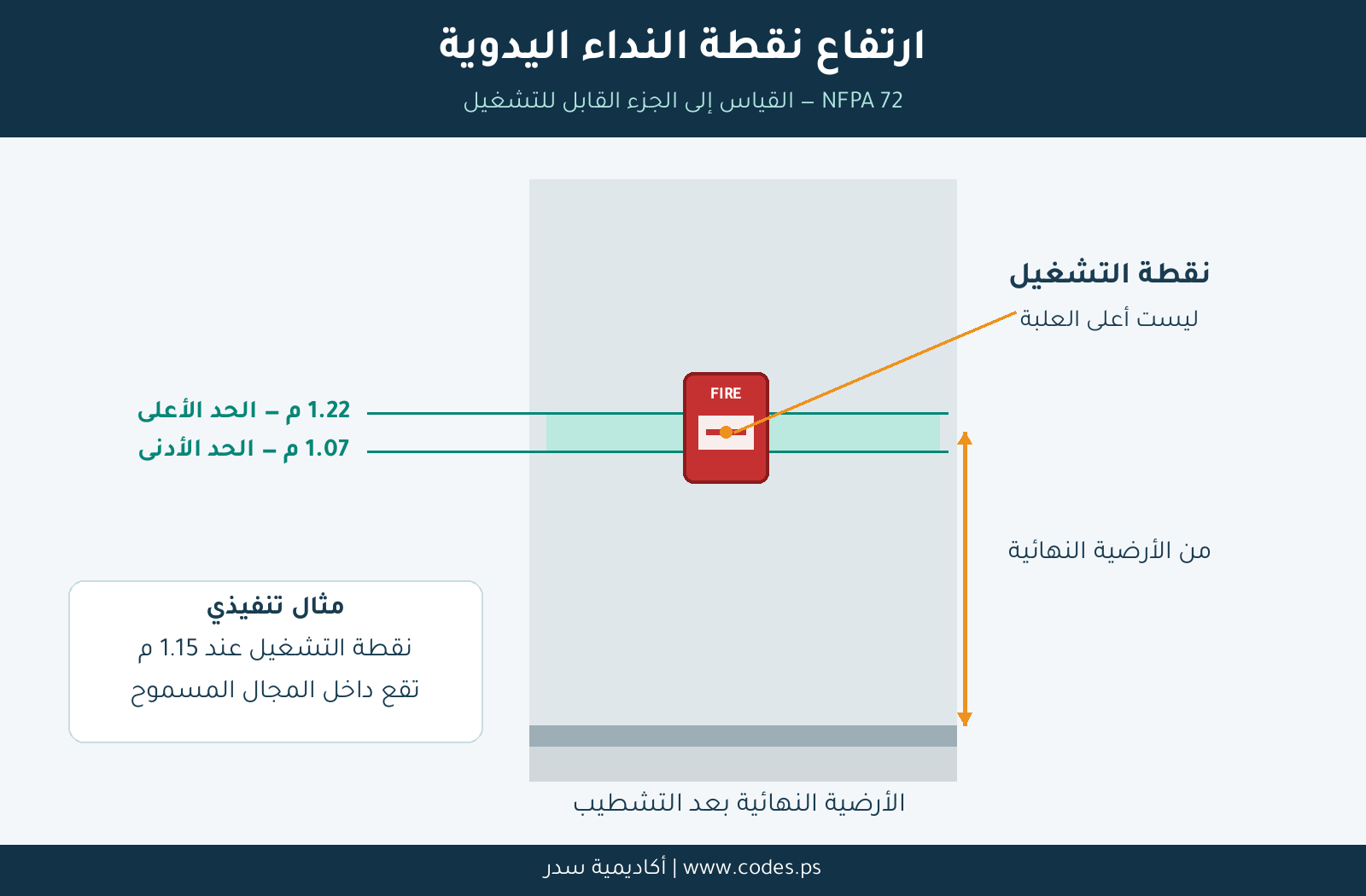

2. ارتفاع التركيب الصحيح

وفق البند 17.15.6، يجب أن يكون الجزء القابل للتشغيل على ارتفاع لا يقل عن 1.07 م ولا يزيد على 1.22 م فوق منسوب الأرضية النهائية.

إلى أي جزء نقيس؟

يُقاس إلى المقبض أو عنصر الضغط الذي يستخدمه الشخص للتشغيل، حسب تصميم الجهاز. لا يُعتمد مركز الجهاز تلقائيًا؛ فقد يختلف موقع عنصر التشغيل عنه.

مثال تنفيذي

إذا اختار المصمم ارتفاع تشغيل 1.15 م، فهو يقع داخل المجال المحدد. هذه قيمة مناسبة للمثال، وليست ارتفاعًا وحيدًا يفرضه الكود.

يُحدد موضع العلبة الخلفية بعد مراجعة أبعاد الجهاز. قبل التشطيب، توضع علامة لمنسوب الأرضية النهائية المتوقع. وبعد التشطيب، يُعاد القياس من سطح الأرضية الفعلي.

خطأ شائع

تركيب العلبة على ارتفاع 1.20 م لا يضمن أن عنصر التشغيل سيكون على ارتفاع 1.20 م؛ النتيجة تعتمد على تصميم الجهاز وموقع عنصر التشغيل بالنسبة إلى العلبة.

3. الموقع بالقرب من باب المخرج

وفق البند 17.15.9.4، تُوضع نقاط النداء اليدوية ضمن 1.5 م من كل باب مخرج على كل طابق عند تطبيق قاعدة التوزيع العامة.

كلمة «ضمن» تعني أن المسافة لا تتجاوز الحد. لا يلزم تركيب الجهاز على بُعد 1.5 م تمامًا.

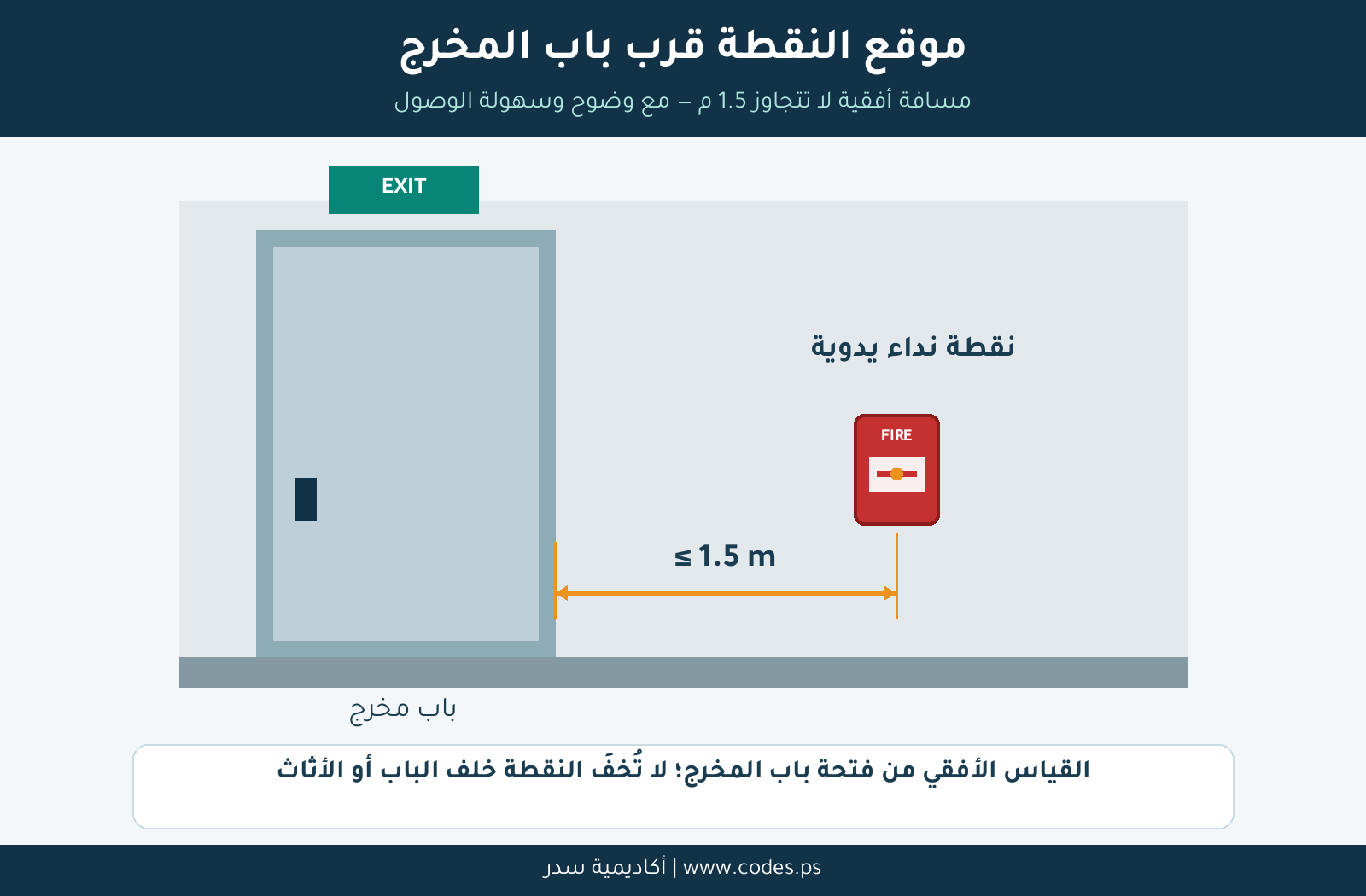

شكل 2 — نقطة قرب باب المخرج، ظاهرة وسهلة الوصول. الرسم توضيحي وليس بمقياس تنفيذ.

هل المقصود كل باب في المبنى؟

المقصود باب المخرج وفق تصنيف مخطط الإخلاء. لا تُعامل كل أبواب المكاتب والغرف والمخازن تلقائيًا على أنها أبواب مخارج.

مراجعة الموقع على الطبيعة

• تحقق من أن ضلفة الباب المفتوحة لا تحجب الجهاز.
• تأكد من أن الشخص المتجه إلى الخروج يستطيع رؤيته والوصول إليه.
• راجع الموقع بعد تركيب الخزائن والرفوف والأثاث.
• تحقق من أن اللوحات الإعلانية والديكور لا تخفي الجهاز.

هذه خطوات عملية للتحقق من الظهور والوصول، ولا تضيف مسافات جديدة إلى متطلبات الكود.

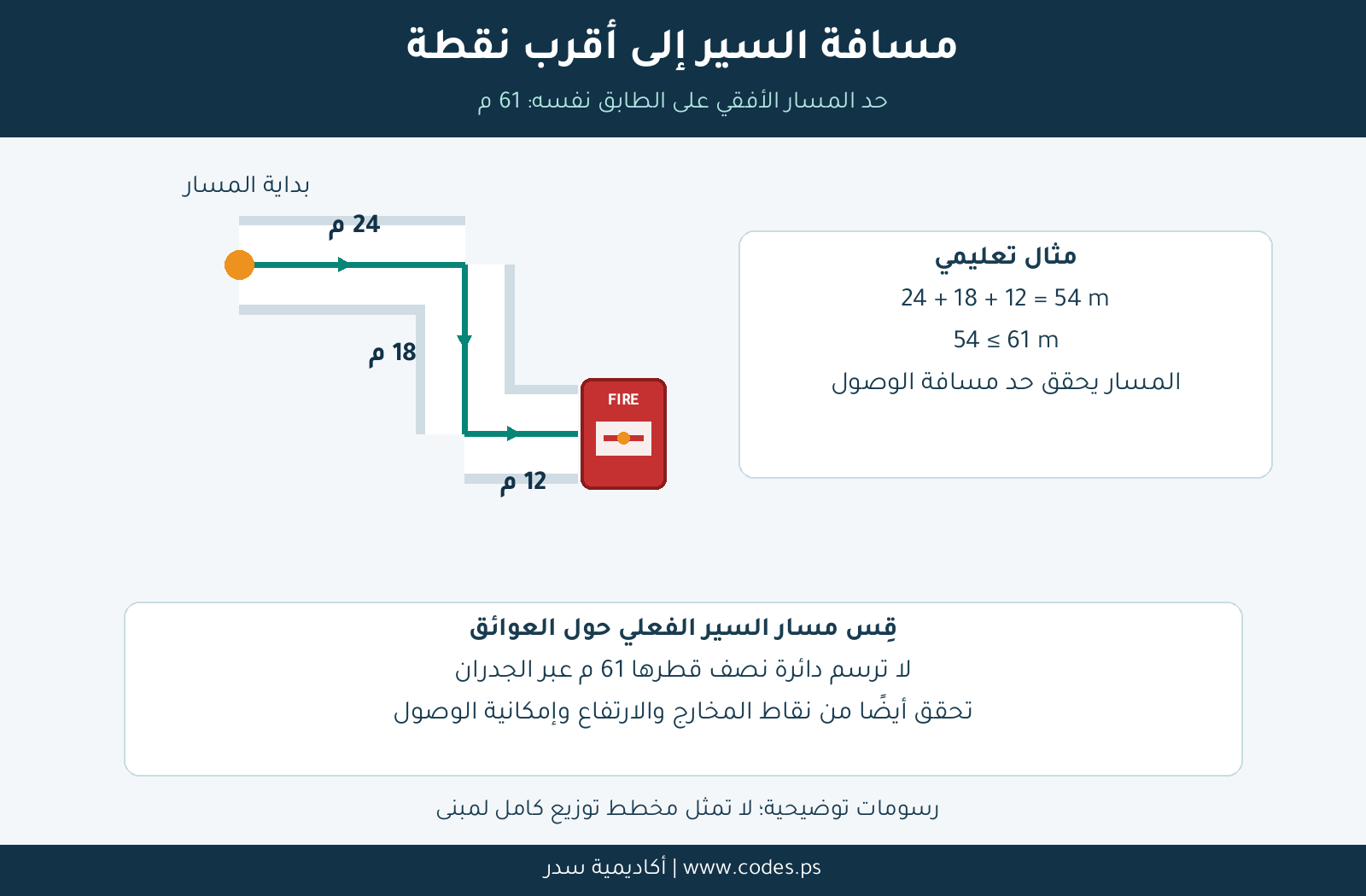

4. مسافة السير إلى أقرب نقطة نداء

وفق البند 17.15.9.5، تُضاف نقاط عند الحاجة حتى لا تتجاوز مسافة السير إلى أقرب نقطة 61 م، مقاسة أفقيًا على الطابق نفسه.

تُحسب المسافة عبر الممرات والأبواب ومسار الحركة المتاح، مع مراعاة الجدران والحواجز.

مثال يحقق حد المسافة

إذا تكوّن المسار من أجزاء بطول 24 م و18 م و12 م:

24 + 18 + 12 = 54 m

النتيجة أقل من 61 م، لذلك يحقق هذا المسار حد المسافة. تبقى مراجعة نقاط المخارج والارتفاع والظهور مطلوبة.

مثال يتجاوز حد المسافة

إذا أصبح الجزء الأخير 22 م:

24 + 18 + 22 = 64 m

تتجاوز النتيجة الحد؛ يُراجع التوزيع لإضافة نقطة مناسبة أو تعديل المواقع وفق المخطط.

هل 61 م مسافة ثابتة بين نقطتين؟

لا. القاعدة تخص مسافة السير إلى أقرب نقطة. لا تُستخدم كدائرة تغطية تتجاهل الحواجز، ولا كمسافة ثابتة بين جهازين.

5. فتحات المخارج المجمعة الواسعة

وفق البند 17.15.9.6، إذا زاد عرض مجموعة فتحات الخروج على 12.2 م، تُركّب نقاط نداء عند جانبي المجموعة، ضمن 1.5 م من كل جانب.

مثال: مجموعة فتحات خروج بعرض 14 م تُراجع على هذا الأساس؛ لا تُختزل القاعدة في وضع نقطة واحدة وسط المجموعة.

يُحدد المصمم حدود مجموعة الفتحات ومواقع جانبيها على المخطط. يتعلق هذا البند بعرض مجموعة فتحات الخروج، وليس بعرض القاعة كاملًا.

6. أخطاء شائعة في التركيب والتوزيع

7. قائمة فحص مقترحة للاستلام

1. تسجيل إصدار NFPA وكود الإشغال المعتمدين للمشروع.
2. تحديد أبواب المخارج على مخطط كل طابق.
3. مراجعة مواقع نقاط النداء قرب المخارج.
4. قياس ارتفاع عنصر التشغيل من الأرضية النهائية.
5. حساب مسارات السير إلى أقرب نقطة على الطابق نفسه.
6. مراجعة مجموعات فتحات الخروج التي يزيد عرضها على 12.2 م.
7. فحص الظهور والوصول بعد تركيب الأبواب وتأثيث المكان.
8. توثيق اختبار التشغيل وفق خطة الاختبار وتعليمات الجهاز.
9. إعادة النظام إلى حالته الطبيعية بعد الاختبار.

هذه القائمة لتنظيم المراجعة، ولا تستبدل إجراءات الاختبار والقبول الرسمية للمشروع.

8. أسئلة شائعة

هل ارتفاع 1.40 م مقبول؟

إذا كان 1.40 م هو ارتفاع الجزء القابل للتشغيل، فإنه يتجاوز الحد الأعلى 1.22 م في المرجع المحدد لهذا الموضوع.

هل يجب تركيب جميع الأجهزة على ارتفاع 1.15 م؟

لا. 1.15 م مثال داخل المجال المسموح. المطلوب أن يقع الجزء القابل للتشغيل بين 1.07 و1.22 م، مع مراعاة متطلبات المشروع وتعليمات الجهاز.

هل يكفي جهاز واحد بجانب لوحة إنذار الحريق؟

لا يُفترض ذلك تلقائيًا. توجد متطلبات واستثناءات مرتبطة بالإشغال والنظام، ويجب تحديد أي استثناء بسند معتمد قبل تغيير التوزيع العام.

هل تُحتسب نقطة في طابق آخر ضمن مسافة الوصول؟

قاعدة 61 م المعروضة هنا تخص مسافة السير الأفقية على الطابق نفسه.

هل القياس إلى مركز الجهاز؟

القياس إلى الجزء القابل للتشغيل. قد يتطابق مع مركز الجهاز أو يختلف عنه حسب تصميم المنتج.

9. مواضيع مرتبطة

• أنواع كواشف الحريق وفق NFPA 72
• التغطية المعتمدة لكواشف الدخان والحرارة
• نظام الإخلاء الصوتي وفق NFPA 72

المراجع ونطاق الاعتماد

• NFPA 72:2022 — القسم 17.15
• Simplex S4099-0005 — مرجع تطبيق الارتفاع ومسافة الوصول
• تقرير تطوير NFPA 1 الرسمي — متطلبات بالإحالة إلى NFPA 72

تقرير التطوير مصدر تحقق إضافي، وليس بديلًا عن النسخة النهائية المعتمدة للكود. يُراجع التنفيذ وفق إصدار المشروع ومتطلبات الإشغال والجهة المختصة وتعليمات المصنع.
