حدد شكل تيار التسرب المتوقع، ثم الحساسية وزمن الفصل والتيار المقنن. القاطع المكتوب عليه 63 A / 30 mA يحمل تيارًا مقننًا قدره 63 أمبير، بينما 30 ملي أمبير هي حساسية الحماية التفاضلية. وجود RCD لا يغني عن التأريض أو حماية زيادة التيار.
ما الفرق بين RCD وRCCB وRCBO؟
| الجهاز | وظيفته | ما يجب مراجعته؟ |
|---|---|---|
| RCD | اسم عام لأجهزة الحماية بالتيار المتبقي | نوع الجهاز الفعلي ووظائفه |
| RCCB | حماية تفاضلية دون حماية مدمجة للحمل الزائد والقصر | تنسيق مع قاطع أو مصهر يحميه من زيادة التيار والقصر |
| RCBO | حماية تفاضلية مع حماية زيادة التيار والقصر | تيار الدائرة، منحنى الفصل، قدرة القطع ونوع الحماية التفاضلية |
يراقب الجهاز مجموع تيارات الموصلات الحية. إذا خرج جزء من التيار عبر مسار آخر، يظهر تيار متبقٍّ يمكن أن يؤدي إلى الفصل. لا يقيس RCD مقاومة قطب التأريض مباشرة. معايير المنتج الرئيسية: IEC 61008-1 لـRCCB، وIEC 61009-1 لـRCBO، مع المتطلبات الإضافية في IEC 62423 للنوعين F وB. [1، 2]

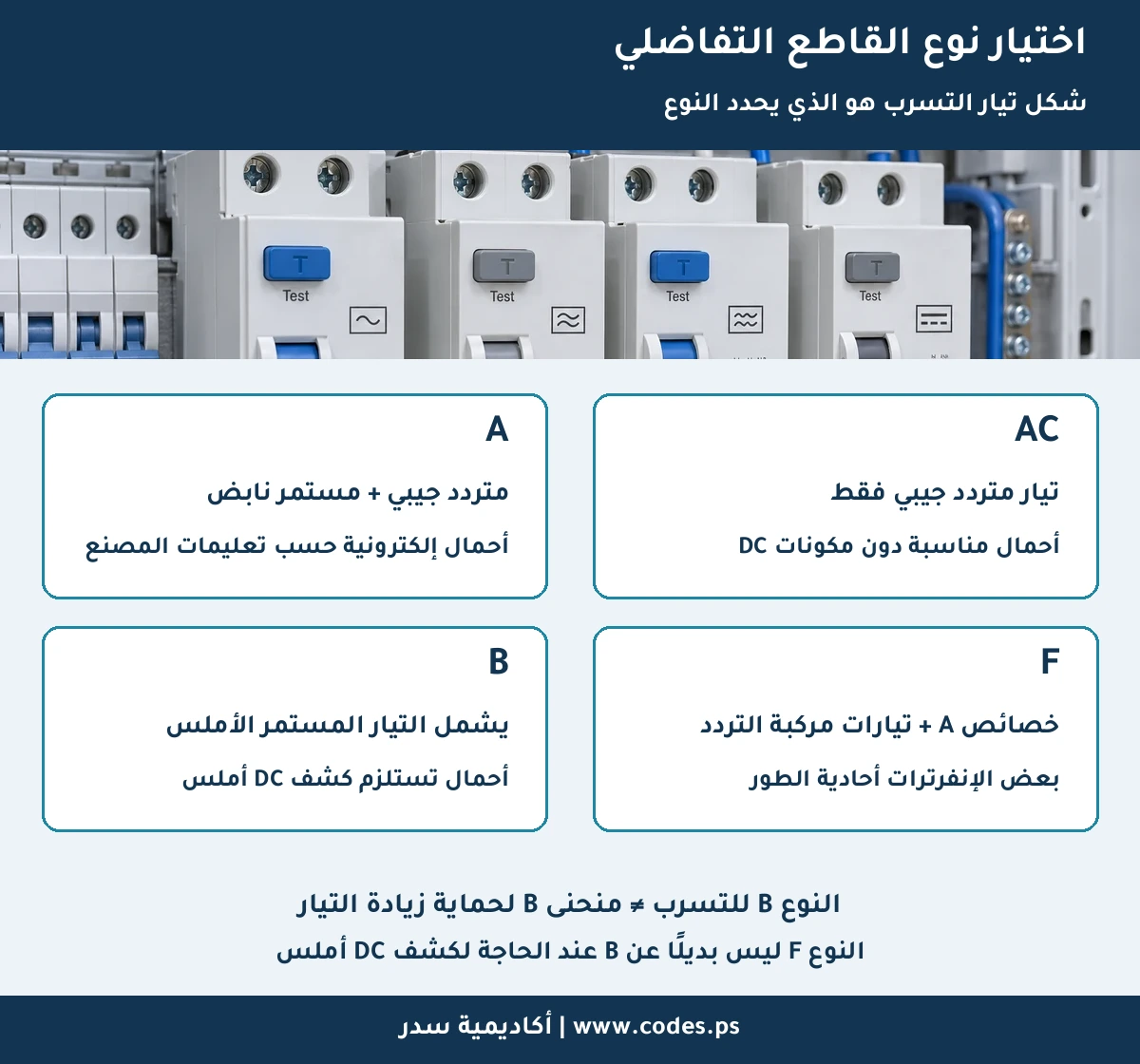

الأنواع AC وA وF وB: الاختلاف في شكل تيار التسرب
| النوع | ما الذي يكشفه؟ | متى نفكر فيه؟ |
|---|---|---|
| AC | تيار متبقٍّ متردد جيبي | عندما يثبت أن خصائص الحمل مناسبة ولا توجد مركبات تسرب DC مؤثرة |
| A | متردد جيبي ومستمر نابض | أحمال إلكترونية متوافقة؛ ليس كاشفًا عامًا للتيار المستمر الأملس |
| F | خصائص A إضافة إلى تيارات مركبة من ترددات متعددة | بعض محولات التردد أحادية الطور، بحسب تصميم الجهاز |
| B | يشمل التيار المستمر الأملس، إضافة إلى الأشكال الأخرى ضمن حدود معيار المنتج | أحمال قد تنتج هذا الشكل من التسرب، مثل بعض المحولات وشواحن المركبات |
اسم الجهاز «غسالة» أو «مكيف إنفرتر» وحده لا يحسم الاختيار؛ راجع مخططه وتعليماته. تحمل النوع F لمركبة DC مصاحبة لا يجعله بديلًا عن B لكشف DC أملس. كذلك Type B في RCD يختلف عن منحنى B في MCB أو RCBO؛ الأول تصنيف للتسرب والثاني لمنحنى حماية زيادة التيار. [2، 3، 4]
متى نستخدم 30 أو100 أو300 ملي أمبير؟
| الحساسية IΔn | الاستخدام | حدود الاستخدام |
|---|---|---|
| 30 mA أو أقل | حماية إضافية من الصدمة الكهربائية حيث يطلبها الكود | تظل الحماية الأساسية والتأريض وأزمنة الفصل لازمة |
| 100 mA | قد تُختار لحماية العطل أو مستوى أعلى من الحماية وفق التصميم | لا تحل محل 30 mA حيث تلزم الحماية الإضافية |
| 300 mA أو أقل | تستخدم للحد من خطر حريق ناتج عن تسرب إلى الأرض في الحالات المشمولة بالكود؛ وقد تستخدم على مستوى توزيع | 300 mA ليست حماية إضافية للأشخاص، ولا تكشف كل أسباب الحريق |
كلما صغرت IΔn زادت الحساسية. متطلبات الحماية من آثار الحرارة في IEC 60364-4-42:2024 تتعلق بتصنيف المكان والدائرة، ولا تعني وجوب إضافة قاطع 300 mA مستقل إذا كانت حماية أكثر حساسية تحقق المتطلبات. RCD لا يعالج جميع الأقواس بين الفاز والنيوترال؛ وظيفة AFDD مختلفة. [5، 6]
مقارنة IEC والكود الإسرائيلي
| البند | منهج IEC | المتطلبات الإسرائيلية الموثقة |
|---|---|---|
| الحماية الإضافية المنزلية | IEC 60364-4-41: مقابس الاستخدام العام حتى 32 A التي يستخدمها أشخاص عاديون، والمعدات المتنقلة حتى 32 A خارج المبنى، ودوائر الإنارة النهائية AC في المساكن: حماية حتى 30 mA ضمن شروط النص | لوائح تركيب اللوحات حتى 1000 V، البند 29(d): حماية جميع الدوائر النهائية في المنشأة السكنية بقاطع مגן واحد أو أكثر، بمستوى 0.030 A |
| اختيار AC/A/F/B | اختيار يناسب شكل تيار التسرب والأجهزة المتصلة، مع تطبيق معايير المنتج والأجزاء الخاصة | لا ينص البند 29(d) وحده على نوع موحد لكل الأحمال. لا نستنتج منه أن A إلزامي دائمًا أو أن AC ممنوع في كل المنشآت |
| 100 أو300 mA أعلى التغذية | بحسب حماية العطل والتأريض وأزمنة الفصل والانتقائية والحماية من الحريق | لا يستبدلان حماية 30 mA اللازمة للدوائر النهائية السكنية. لا توجد قاعدة في البند المذكور تلزم كل لوحة بقاطع رئيسي 300 mA |
| شحن المركبات: AC، وضع2 أو3 | تراجع متطلبات IEC 60364-7-722 وحماية DC ومطابقة منظومة الشحن | تعليمات إدارة الكهرباء بتاريخ 25.11.2025، البند6: حماية تفاضلية مخصصة لكل نقطة، 30 mA؛ الخيارات B، أو A مع كشف تيار متبقٍّ مستمر، أو F مع كشفه، مع تنسيق الحماية أعلى التغذية |
متطلبات IEC هنا وفق شرح Schneider Electric، ومتطلب السكن الإسرائيلي موثق في منشور شركة الكهرباء الذي يعرض البند 29(d). تعليمات المركبات مصدرها الوثيقة الأصلية لإدارة الكهرباء. معيار دولي لا يصبح تشريعًا محليًا تلقائيًا؛ تطبق النسخة والتعديلات المعتمدة لدى جهة المشروع. [5، 7، 8]
في تعليمات المركبات نفسها، البند 6(e) يوضح أن وجود RCD داخل محطة الشحن لا يلغي حماية الدائرة النهائية المغذاة من لوحة سكنية. لا نعمم هذا المثال على المحولات الشمسية أو جميع أنظمة الشحن DC. [8]

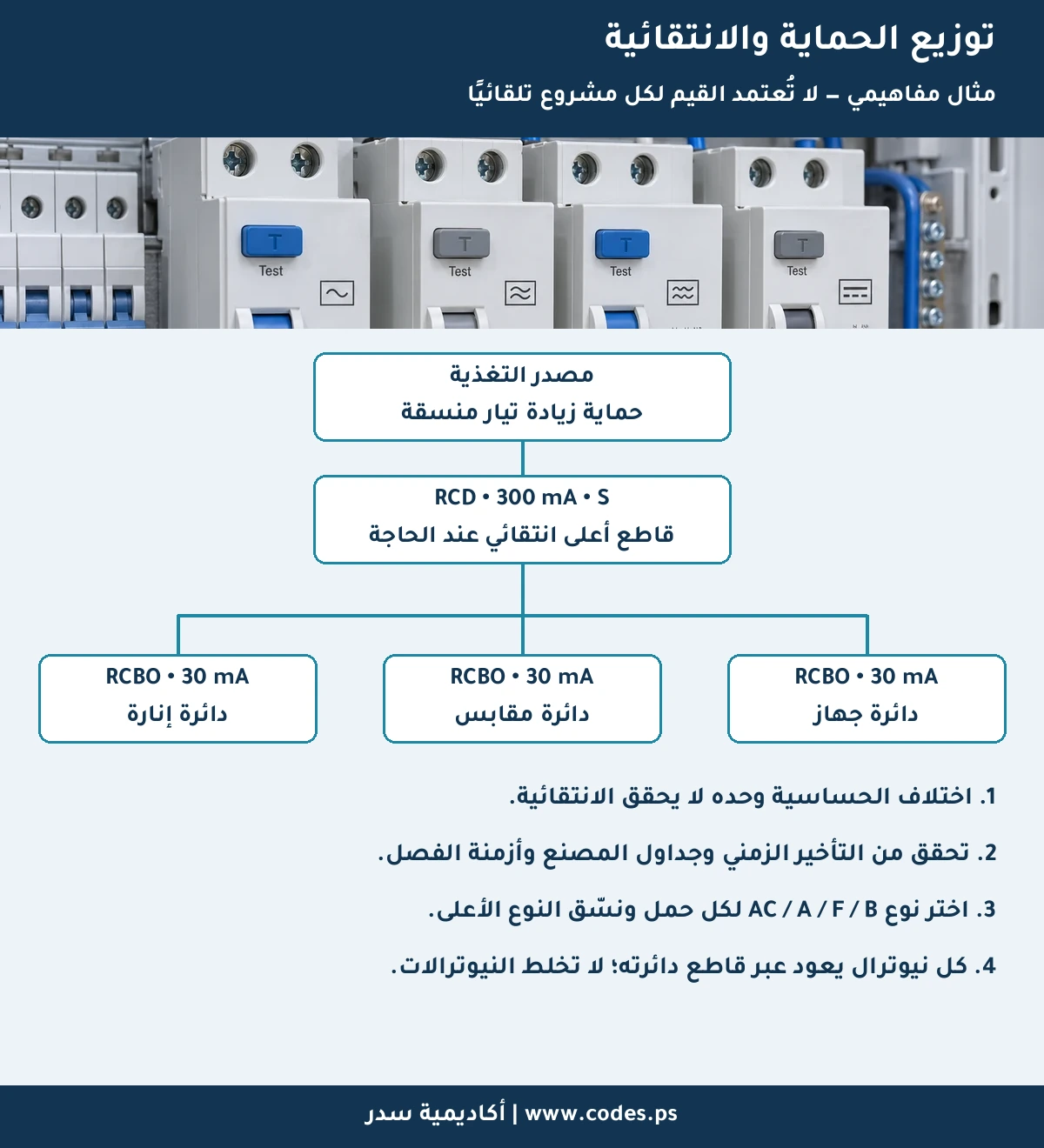

كيف نحقق الانتقائية بين القواطع؟
الهدف أن يفصل الجهاز الأقرب إلى العطل. وضع 300 mA أعلى 30 mA لا يضمن ذلك وحده: يلزم تنسيق زمني أيضًا. في التنسيق العام للأجهزة المذكورة في دليل المصنع، تكون IΔn للجهاز الأعلى ثلاثة أمثال السفلي على الأقل، ويكون الأعلى انتقائيًا S عندما يكون السفلي دون تأخير مقصود. النسبة وحدها لا تكفي؛ تعتمد جداول المصنع ونطاق التيارات وأزمنة الفصل المسموحة. [9]
الحرف S صفة للتأخير والانتقائية، وليس بديلًا عن النوع A أوB. لا تستخدم التأخير الانتقائي لتحقيق الحماية الإضافية حيث تلزم سرعة فصل جهاز 30 mA. تقسيم الدوائر إلى RCBO مستقلة يساعد على استمرار خدمة الدوائر السليمة. [4، 9]
علاقة RCD بنظام TT
في مسار حماية TT باستخدام RCD وفق IEC، يُراجع RA × IΔn ≤ UL، إلى جانب زمن الفصل. RA تشمل مقاومة القطب وموصل الحماية للأجزاء المكشوفة؛ وUL حد جهد اللمس التقليدي للحالة المعنية، وغالبًا 50 V AC في الحالات العادية. لا تستخدم In، مثل 63 A، مكان IΔn. [10]
هذه العلاقة ليست تصريحًا بإهمال جودة التأريض، ولا تُسقط شروط القطب وحلقة العطل في مسار TT الإسرائيلي الذي شرحناه. راجع قيمة الأرضي المسموحة في نظام TT والتأريض وفق النظامين قبل اعتماد النتيجة.
أخطاء شائعة وفحص التشغيل
- خلط نيوترالات دوائر تحميها قواطع مختلفة، أو عمل ربط N–PE بعد RCD.
- اختيار RCCB بالتيار المقنن دون التحقق من حمايته ضد الحمل الزائد والقصر وتنسيق المصنع.
- زيادة الحساسية العددية من 30 إلى100 أو300 mA لإخفاء فصل متكرر؛ افحص العزل والتسربات والتوصيل وملاءمة النوع أولًا.
- اعتبار زر TEST اختبارًا كاملًا للتأريض. هو فحص وظيفي؛ قياس زمن الفصل والتيار المتبقي واستمرارية PE يتم بالأجهزة والإجراءات المناسبة.
- تمرير PE عبر مسار القياس التفاضلي، أو تركيب RCD على جزء TN-C قبل فصل PEN إلى N وPE وفق المتطلبات.
ينفذ الفحص كهربائي مؤهل، باستخدام جهاز يدعم نوع RCD وبحسب إجراءات الكود والمصنع، مع تسجيل النتائج. قد يفصل RCD تحت قيمته الاسمية ضمن حدود الاختبار؛ 30 mA ليست حدًا يضمن أمان مرور التيار عبر الإنسان. الاختبار الدوري يكون بالمواعيد المقررة للحالة وتعليمات المنتج. [1، 4، 11]
قائمة اعتماد الاختيار
- حدد نظام التأريض ووظيفة الحماية ومتطلبات المكان.
- وثق نوع تيار التسرب المتوقع من تعليمات كل حمل.
- حدد IΔn وIn وعدد الأقطاب وأزمنة الفصل.
- راجع قدرة القطع أو تحمل القصر المشروط والتنسيق مع حماية زيادة التيار.
- تحقق من الانتقائية والتوافق مع تيارات DC أعلى التغذية.
- افصل مجموعات النيوترال ووثق اختبارات التشغيل.
المراجع ونطاق التطبيق
شرح تعليمي لاختيار الحماية في الجهد المنخفض. صور الأجهزة توضيحية مولدة، وليست دليلًا على موديل أو توصيل معتمد. المراجعة بتاريخ 2026-10-04.
- Schneider Electric — أشكال أجهزة RCD ومعاييرها
- IEC 62423:2009 — نطاق النوعين F وB
- Schneider Electric — الأنواع وأشكال تيار التسرب
- IET — شرح فني للأنواع، لا يستخدم هنا كتشريع إسرائيلي
- شرح IEC 60364-4-41 — الحماية الإضافية
- شرح IEC 60364-4-42:2024 — الحريق الناتج عن عطل العزل
- شركة الكهرباء الإسرائيلية — نص البند 29(d) في منشور فني؛ قاعدة اللوائح الرسمية
- إدارة الكهرباء — تعليمات المركبات 25.11.2025، البنود6 و15 و16؛ نسخة من الوثيقة الأصلية عند تعذر فتح المصدر الرسمي
- Schneider Electric — التنسيق والانتقائية
- Schneider Electric — مبدأ الحماية في TT
- Schneider Electric — التيار المقنن والتنسيق والفصل غير المرغوب
مواضيع مكملة: اختيار الكوابل والقواطع والكهرباء في الحمامات.
